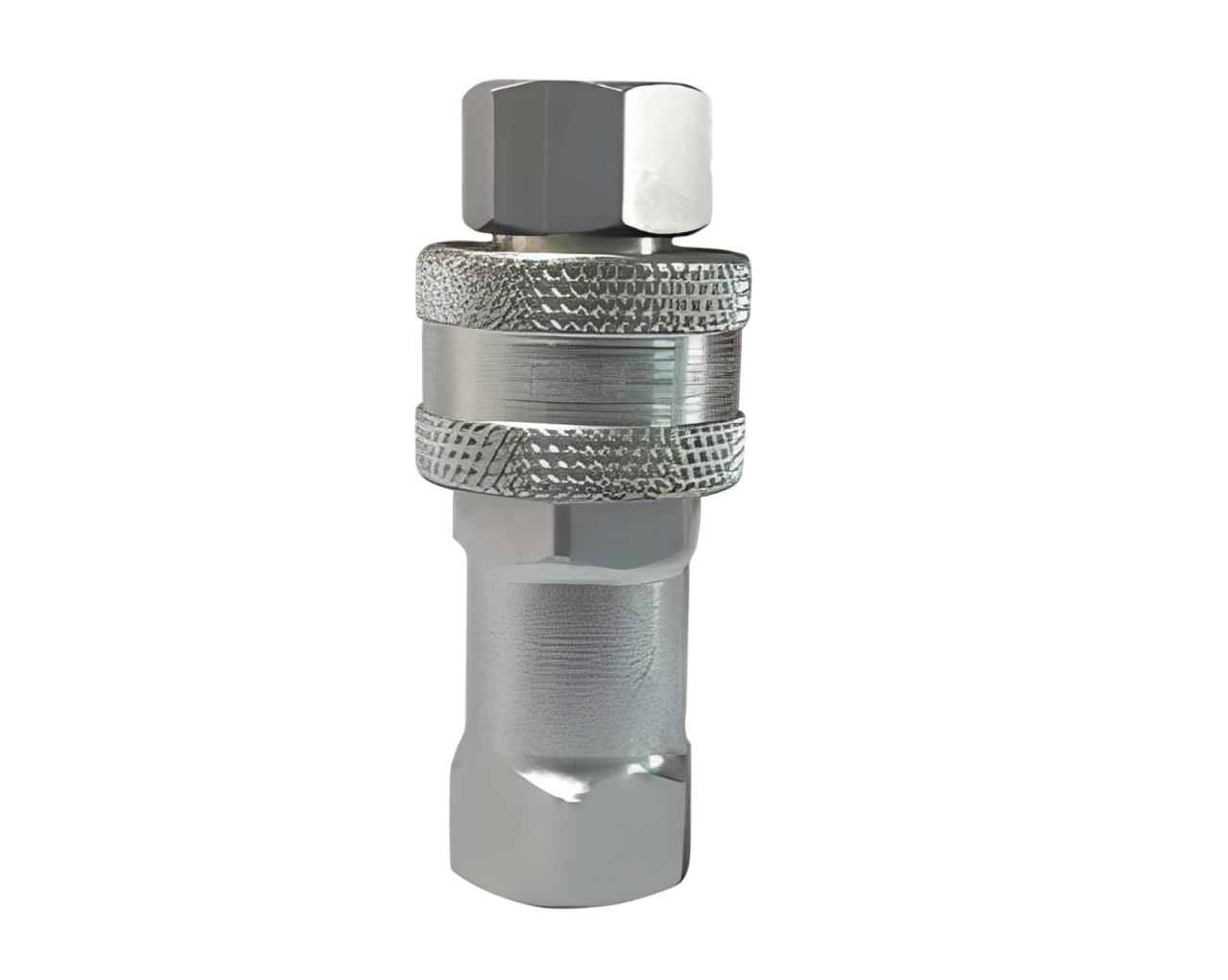

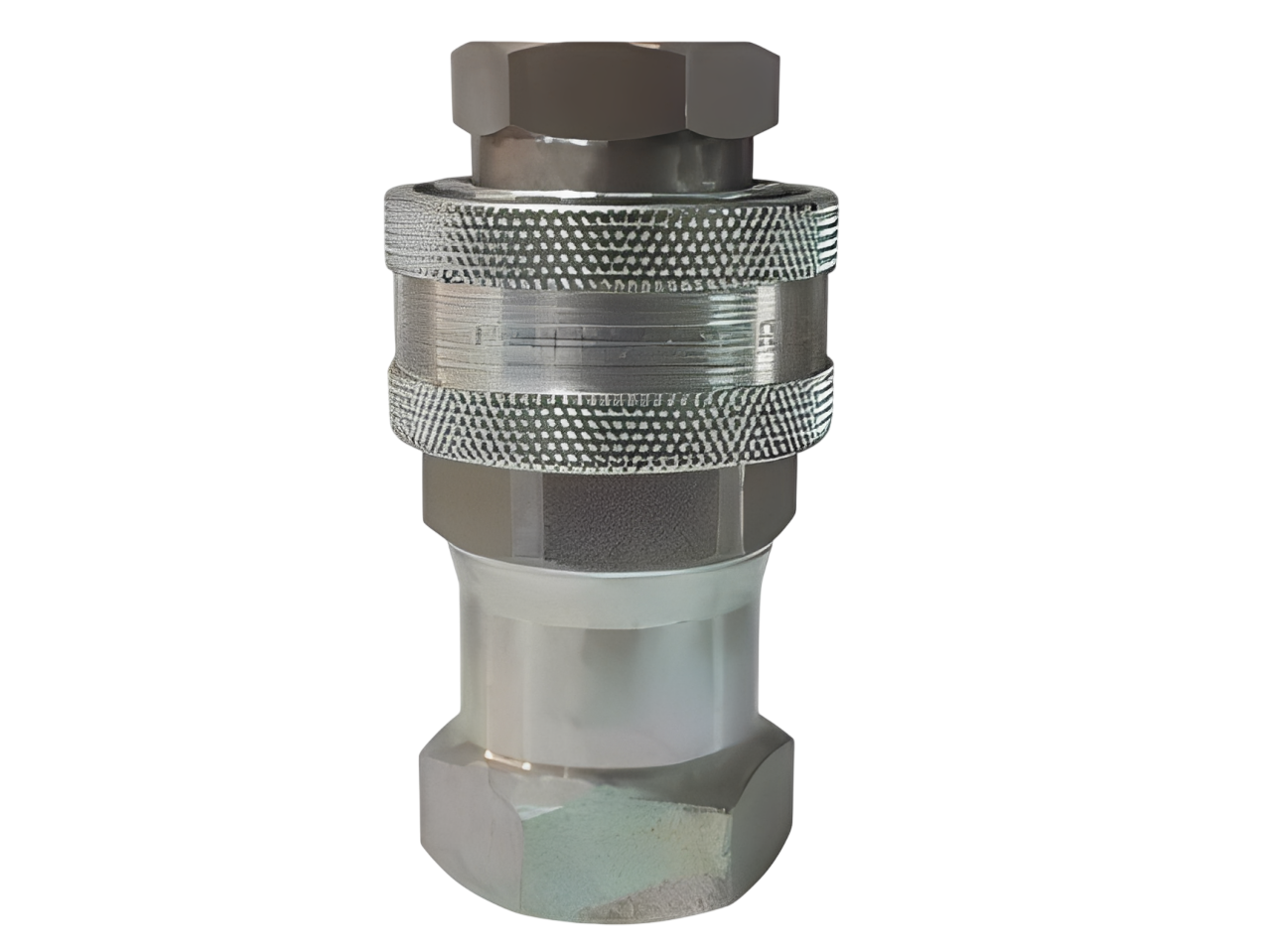

کوییک کوپلینگ هیدرولیک Eaton 5600 یکی از سری‌های شناخته‌شده کوپلینگ سریع هیدرولیک Eaton است که برای اتصال و جداسازی سریع خطوط هیدرولیک، شیلنگ‌ها و تجهیزات هیدرولیکی استفاده می‌شود.

سری Eaton 5600 مطابق استاندارد ISO 7241-1 Series A Interchange طراحی شده و از ساختار Ball Latch به همراه Self-Sealing Poppet Valve استفاده می‌کند. این ساختار، کوپلینگ را برای انتقال سیال هیدرولیک در ماشین‌آلات کشاورزی، تجهیزات ساختمانی، خودروهای خدماتی و کاربردهای صنعتی مناسب می‌کند.

در بازار، این محصول با نام‌های کوپلینگ هیدرولیک Eaton، کوییک کوپلینگ Eaton، کوپلینگ سریع ایتون، فست کوپلینگ ایتون، کوپلینگ 5600 Eaton، Eaton 5600 و کوپلینگ ISO A شناخته می‌شود.

هیدرولیک جباری این خانواده را برای کاربردهایی عرضه می‌کند که نیاز به کوپلینگ سریع هیدرولیک با مشخصات مشخص از نظر سایز، رزوه، فشار کاری و دبی دارند.

مشخصات فنی کوپلینگ Eaton 5600

Eaton سری 5600 را به‌عنوان کوپلینگ عمومی صنعتی با مکانیزم Ball Latch و شیرهای Poppet خودآب‌بند معرفی می‌کند. این سری در پیکربندی‌های مختلف پورت و نسخه‌های Valved و Non-Valved ارائه شده است.

Eaton 5600 چیست؟

Eaton 5600 Series یک خانواده از کوییک کوپلینگ‌های هیدرولیک با قابلیت Interchange مطابق ISO 7241-1 Series A است.

در ساختار این سری، مکانیزم Ball Latch وظیفه قفل کردن دو نیمه کوپلینگ را بر عهده دارد و Poppet Valve در هنگام جدا شدن مسیر سیال را می‌بندد.

طراحی Push-Pull نیز باعث می‌شود اتصال و جداسازی کوپلینگ به شکل سریع انجام شود.

این ویژگی‌ها باعث شده سری 5600 در طیف وسیعی از تجهیزات هیدرولیکی مورد استفاده قرار گیرد.

سایزهای کوپلینگ Eaton 5600

یکی از مهم‌ترین نکات هنگام خرید Eaton 5600، Body Size و Port Size است. این دو الزاماً یکسان نیستند.

برای نمونه، در مدل‌های NPT سری 5600، کد 5602-8-10S دارای Body Size برابر 5/8 اینچ و پورت 1/2 اینچ NPT است.

برخی سایزهای مهم این خانواده عبارت‌اند از:

در نسخه BSP نیز Eaton کدهایی مانند G5622 برای نیمه ماده و G5623 برای نیمه نر ارائه کرده است.

مدل‌های NPT کوپلینگ Eaton 5600

Eaton برای سری 5600 مدل‌های متعددی با رزوه Female NPT ارائه کرده است.

چند نمونه از کدهای واقعی:

این کدها در مستندات Eaton 5600 Series و راهنماهای فنی مربوط به این خانواده دیده می‌شوند.

کوپلینگ Eaton 5600 سایز 1/4 اینچ

در سری 5600، چند مدل با Body Size برابر 1/4 اینچ وجود دارد.

برای مثال:

5601-4-4S
نیمه ماده / Socket
Body Size: 1/4"
رزوه: 1/4-18 Female NPT

و:

5602-4-4S
نیمه نر / Plug
Body Size: 1/4"
رزوه: 1/4-18 Female NPT

برای مدل‌های 1/4 اینچ نیز باید بین Body Size و Port Size تفاوت قائل شد؛ مثلاً سری 5600 مدل‌هایی با Body Size 1/4 و پورت 1/8 اینچ نیز دارد.

کوپلینگ Eaton 5600 سایز 3/8 اینچ

یکی از مدل‌های این خانواده:

5601-6-6S

است که به‌عنوان نیمه ماده با Body Size 3/8 اینچ و رزوه 3/8-18 Female NPT ارائه می‌شود.

نیمه نر متناظر آن:

5602-6-6S

است.

این خانواده در منابع تعویض‌پذیری بازار نیز با مدل‌های Parker 6600، Dixon K Series، Safeway S56 و سایر کوپلینگ‌های ISO A مقایسه شده است.

کوپلینگ Eaton 5600 سایز 5/8 اینچ

یکی از سایزهای مهم سری 5600، 5/8 اینچ است.

برای این سایز، Eaton مدل‌های زیر را ارائه کرده است:

5601-8-10S — Female / Socket
5602-8-10S — Male / Plug

Body Size برابر 5/8 اینچ است و پورت این مدل‌ها 1/2-14 Female NPT است.

در منابع فروش صنعتی نیز مدل 5602-8-10S به‌عنوان Plug سری 5600 Eaton معرفی شده است.

کوپلینگ Eaton 5600 سایز 3/4 اینچ

برای Body Size 3/4 اینچ، یکی از مدل‌های مهم سری 5600 عبارت است از:

5601-12-12S — Female / Socket

و نیمه نر متناظر:

5602-12-12S — Male / Plug

این مدل دارای پورت 3/4-14 Female NPT است.

برای نمونه، مدل 5602-12-12S در منابع فروش صنعتی با فشار کاری حداکثر 4000 psi معادل حدود 280 bar و استاندارد ISO 7241 Series A معرفی شده است.

کوپلینگ Eaton 5600 سایز 1 اینچ

برای Body Size 1 اینچ، مدل‌های زیر در خانواده 5600 وجود دارند:

5601-16-16S — Female / Socket
5602-16-16S — Male / Plug

این مدل‌ها دارای پورت 1-11½ Female NPT هستند.

نسخه BSP کوپلینگ Eaton 5600

سری Eaton 5600 فقط به NPT محدود نیست و نسخه‌های BSP نیز در کاتالوگ این خانواده وجود دارند.

کدهای مهم نسخه BSP عبارت‌اند از:

برای نیمه نر نیز کدهای G5623 در همین سایزها ارائه شده‌اند.

بنابراین هنگام خرید از هیدرولیک جباری، باید مشخص شود که اتصال مورد نیاز NPT است یا BSP؛ صرفاً یکسان بودن سایز اسمی برای جایگزینی کافی نیست.

فشار کاری Eaton 5600

فشار کاری Eaton 5600 به سایز و مدل دقیق بستگی دارد.

در اطلاعات فنی این خانواده، برای برخی سایزهای اصلی فشار کاری تا 4000 psi معادل حدود 280 bar ذکر شده است. در نسخه‌های کوچک‌تر نیز فشار کاری بالاتری وجود دارد؛ بنابراین نباید یک عدد ثابت را به تمام مدل‌های 5600 نسبت داد.

نمونه مشخص:

برای سفارش دقیق، فشار کاری باید از روی کد کامل Eaton بررسی شود.

دبی کوپلینگ Eaton 5600

دبی قابل عبور نیز با سایز کوپلینگ تغییر می‌کند. اطلاعات فنی Eaton برای سری 5600 مقادیر متفاوتی را برای سایزهای مختلف نشان می‌دهد.

مقادیر اسمی ارائه‌شده در اطلاعات فنی شامل نمونه‌های زیر است:

این مقادیر برای مقایسه ظرفیت عبور جریان سری 5600 استفاده می‌شوند و انتخاب نهایی باید بر اساس منحنی افت فشار و مدل دقیق انجام شود.

ساختار Ball Latch در Eaton 5600

یکی از ویژگی‌های مهم Eaton 5600، مکانیزم Ball Latch است.

در این ساختار، ساچمه‌های قفل‌کننده باعث اتصال دو نیمه کوپلینگ می‌شوند و طراحی Push-Pull امکان اتصال و جداسازی سریع را فراهم می‌کند.

Eaton این سری را با Self-Sealing Poppet Valve معرفی می‌کند که پس از جداسازی، مسیر سیال را می‌بندد.

شیر Poppet در کوپلینگ Eaton 5600

Poppet Valve در سری 5600 برای آب‌بندی مسیر سیال در حالت جداشده استفاده می‌شود.

این ساختار باعث می‌شود کوپلینگ در حالت جداشدن مسیر روغن را ببندد و هنگام اتصال دو نیمه، مسیر جریان باز شود.

در مشخصات Eaton، این ساختار به‌عنوان Self-Sealing Poppet Valve معرفی شده است.

جنس و آب‌بندی کوپلینگ Eaton 5600

نسخه استاندارد سری 5600 از فولاد کربنی با پوشش Zinc Trivalent ساخته شده است.

Eaton برای این خانواده مواد آب‌بندی مختلفی از جمله:

• Buna-N

• FKM / Viton

• EPDM

را در پیکربندی‌های مختلف ارائه کرده است.

بنابراین هنگام سفارش باید نوع آب‌بندی نیز در صورت نیاز مشخص شود.

کوپلینگ نر و ماده Eaton 5600

کوییک کوپلینگ Eaton 5600 از دو نیمه اصلی تشکیل می‌شود:

Male / Plug: نیمه نر یا پلاگ
Female / Socket: نیمه ماده یا کوپلر

برای نمونه:

5602-12-12S = Plug / Male
5601-12-12S = Socket / Female

همین الگو در بسیاری از سایزهای سری 5600 دیده می‌شود.

استاندارد ISO 7241-1 Series A

سری Eaton 5600 مطابق ISO 7241-1 Series A Interchange معرفی شده است.

به همین دلیل این خانواده در جداول Interchange بازار در کنار خانواده‌هایی مانند Parker 6600، Dixon K، Safeway 56، Stucchi BIR و Foster ISO-A دیده می‌شود.

البته برای جایگزینی مستقیم یک کوپلینگ، تنها اتکا به عنوان «ISO A» کافی نیست و باید Body Size، رزوه، فشار کاری و نوع نیمه نر یا ماده نیز تطبیق داده شود.

کاربرد کوپلینگ هیدرولیک Eaton 5600

Eaton سری 5600 را برای کاربردهای مختلف انتقال سیال هیدرولیک معرفی کرده است، از جمله:

• ماشین‌آلات کشاورزی

• تجهیزات ساخت‌وساز

• خودروهای خدماتی

• ماشین‌آلات نگهداری و برف‌روب

• تجهیزات صنعتی

• سیستم‌های انتقال سیال هیدرولیک

این کاربردها در مستندات Eaton برای سری 5600 ذکر شده‌اند.

تفاوت Eaton 5600 با کوپلینگ Flat Face

Eaton 5600 یک کوییک کوپلینگ با ساختار Poppet Valve و Ball Latch است و نباید آن را با کوپلینگ‌های Flat Face یکسان در نظر گرفت.

Flat Face Couplingها از ساختار متفاوتی استفاده می‌کنند و معمولاً برای کاربردهایی که کاهش آلودگی و ریزش سیال اهمیت بیشتری دارد انتخاب می‌شوند.

بنابراین اگر روی دستگاه یک کوپلینگ Eaton 5600 نصب شده است، برای جایگزینی بهتر است همان استاندارد و خانواده یا معادل دقیق آن بررسی شود.

نحوه انتخاب کوپلینگ Eaton 5600

برای انتخاب صحیح Eaton 5600، این مشخصات را بررسی کنید:

1. سری: 5600

2. Body Size

3. Port Size

4. نوع رزوه: NPT یا BSP

5. نر یا ماده بودن

6. فشار کاری

7. دبی مدار

8. نوع آب‌بندی

9. جنس

10. استاندارد ISO 7241-1 Series A

11. کد کامل قطعه

برای مثال، عبارت Eaton 5600 سایز 3/4 به‌تنهایی برای سفارش کافی نیست؛ باید مشخص شود که مدل موردنظر 5601-12-12S، 5602-12-12S یا نسخه دیگری است.

در هیدرولیک جباری، برای شناسایی مدل جایگزین می‌توان کد حک‌شده روی بدنه، عکس کوپلینگ، اندازه رزوه و سایز اتصال را بررسی کرد.

قیمت کوپلینگ هیدرولیک Eaton 5600

قیمت کوپلینگ Eaton 5600 به سایز، مدل، رزوه، نیمه نر یا ماده، جنس، نوع آب‌بندی و پیکربندی قطعه بستگی دارد.

به همین دلیل قیمت یکسانی برای تمام مدل‌های Eaton 5600 وجود ندارد.

برای استعلام قیمت و موجودی از هیدرولیک جباری، بهتر است کد کامل Eaton یا سایز و نوع رزوه مشخص شود.

سوالات متداول

کوپلینگ Eaton 5600 چیست؟

Eaton 5600 یک خانواده کوییک کوپلینگ هیدرولیک با استاندارد ISO 7241-1 Series A، مکانیزم Ball Latch و شیر Self-Sealing Poppet است.

Eaton 5600 چه سایزهایی دارد؟

این خانواده در Body Sizeهای مختلف از جمله 1/4، 3/8، 5/8، 3/4 و 1 اینچ ارائه شده است و Port Size بسته به مدل می‌تواند متفاوت باشد.

Eaton 5600 یک دوم اینچ دارد؟

بله، در برخی مدل‌های این خانواده Body Size و Port Size به شکل ترکیبی ارائه می‌شوند. برای نمونه مدل 5602-8-10S دارای Body Size برابر 5/8 اینچ و پورت 1/2 اینچ NPT است.

Eaton 5600 سه چهارم اینچ چند بار است؟

برای نمونه مدل 5602-12-12S با Body Size سه‌چهارم اینچ در منابع فنی با فشار کاری حداکثر 4000 psi، معادل حدود 280 bar معرفی شده است.

Eaton 5600 یک اینچ چه مدلی است؟

از مدل‌های این سایز می‌توان به 5601-16-16S برای نیمه ماده و 5602-16-16S برای نیمه نر اشاره کرد. این مدل‌ها دارای پورت 1-11½ Female NPT هستند.

Eaton 5600 رزوه BSP دارد؟

بله. نسخه‌های BSP این خانواده با کدهای G5622 برای Socket/Female و G5623 برای Plug/Male ارائه شده‌اند.

Eaton 5600 رزوه NPT دارد؟

بله. مدل‌های مختلف این خانواده با رزوه Female NPT عرضه شده‌اند؛ از جمله مدل‌های 5601 و 5602 در سایزهای مختلف.

فرق 5601 و 5602 چیست؟

در خانواده Eaton 5600، 5601 معمولاً به نیمه ماده یا Socket و 5602 به نیمه نر یا Plug اشاره دارد. کد کامل برای تعیین سایز و رزوه ضروری است.

آیا Eaton 5600 با Parker 6600 قابل تعویض است؟

خانواده Eaton 5600 در جداول Interchange بازار در کنار Parker 6600 و چند خانواده ISO A دیگر قرار گرفته است؛ با این حال برای جایگزینی واقعی باید سایز، رزوه و پیکربندی دقیق دو قطعه بررسی شود.

کوپلینگ Eaton 5600 برای چه کاربردهایی مناسب است؟

این سری برای انتقال سیال هیدرولیک در ماشین‌آلات کشاورزی، ساخت‌وساز، خودروهای خدماتی و تجهیزات صنعتی معرفی شده است.

برای خرید Eaton 5600 از هیدرولیک جباری چه اطلاعاتی لازم است؟

کد مدل، Body Size، Port Size، نوع رزوه، نر یا ماده بودن، فشار کاری و دبی مدار مهم‌ترین اطلاعات برای انتخاب مدل صحیح هستند.
