خرید کوپلینگ هیدرولیک Vortex | کوییک کوپلینگ ورتکس

کوپلینگ هیدرولیک Vortex یکی از انواع کوییک کوپلینگ هیدرولیک برای اتصال سریع و مطمئن خطوط هیدرولیک است. این قطعه از دو بخش اصلی شامل نری (Plug) و مادگی (Socket/Coupler) تشکیل می‌شود و برای اتصال و جداسازی سریع مدار هیدرولیک بدون نیاز به باز کردن کامل شیلنگ یا لوله مورد استفاده قرار می‌گیرد.

در بازار ایران، این محصول با نام‌های کوپلینگ هیدرولیک Vortex، کوییک کوپلینگ Vortex، کوپلینگ سریع هیدرولیک ورتکس و کوپلینگ ورتکس شناخته می‌شود. VORTEX نیز در بازار تجهیزات صنعتی به‌عنوان برند تولیدکننده کوپلینگ‌های هیدرولیک و پنوماتیک عرضه می‌شود.

در هیدرولیک جباری، انتخاب کوپلینگ Vortex بر اساس عواملی مانند سایز اتصال، نوع رزوه، فشار کاری، دبی مدار، جنس بدنه و نوع کاربرد انجام می‌شود.

مشخصات کوپلینگ هیدرولیک Vortex

سایز و فشار کاری کوپلینگ باید بر اساس کد دقیق قطعه انتخاب شود؛ بنابراین نمی‌توان یک فشار یا دبی مشخص را به تمام مدل‌های Vortex نسبت داد. در بازار، برای کوپلینگ‌های Vortex نمونه‌هایی با فشارهای 250 و 700 بار و سایزهای مختلف عرضه شده‌اند.

کوپلینگ هیدرولیک Vortex چیست؟

کوپلینگ سریع هیدرولیک یا Hydraulic Quick Coupling قطعه‌ای است که امکان اتصال و جداسازی سریع دو بخش از مدار هیدرولیک را فراهم می‌کند. این کوپلینگ معمولاً از یک نیمه نری و یک نیمه مادگی تشکیل شده و مکانیزم قفل، اتصال مکانیکی دو نیمه را برقرار می‌کند.

در طراحی کوییک کوپلینگ‌های هیدرولیک، نوع شیر داخلی نیز اهمیت زیادی دارد. کوپلینگ‌ها می‌توانند به‌صورت دارای شیر، بدون شیر، پوپت‌دار، ساچمه‌ای یا Flat Face طراحی شوند و انتخاب نوع مناسب به فشار، دبی، میزان افت فشار و شرایط کاری مدار بستگی دارد.

سایزهای کوپلینگ Vortex

کوپلینگ هیدرولیک Vortex در بازار در سایزهای مختلف عرضه می‌شود و سایز مناسب باید بر اساس قطر مسیر، نوع رزوه و دبی مورد نیاز سیستم انتخاب شود.

سایزهای رایج عبارت‌اند از:

• کوپلینگ هیدرولیک Vortex سایز 1/4 اینچ

• کوپلینگ هیدرولیک Vortex سایز 3/8 اینچ

• کوپلینگ هیدرولیک Vortex سایز 1/2 اینچ

• کوپلینگ هیدرولیک Vortex سایز 3/4 اینچ

• کوپلینگ هیدرولیک Vortex سایز 1 اینچ

• کوپلینگ هیدرولیک Vortex سایز 1 1/4 اینچ

• کوپلینگ هیدرولیک Vortex سایز 1 1/2 اینچ

• کوپلینگ هیدرولیک Vortex سایز 2 اینچ

سایز اسمی به‌تنهایی برای سفارش کافی نیست؛ زیرا نوع رزوه و ابعاد قسمت نری و مادگی نیز باید با یکدیگر مطابقت داشته باشند. نمونه‌های بازار Vortex نیز در سایزهای مختلف و با جنس‌های فولادی و برنجی عرضه می‌شوند.

فشار کاری کوپلینگ Vortex

یکی از مهم‌ترین پارامترها هنگام خرید کوپلینگ هیدرولیک، فشار کاری مجاز است. فشار قابل تحمل کوپلینگ به سری، سایز، جنس، نوع اتصال و طراحی آن بستگی دارد.

به همین دلیل، انتخاب کوپلینگ صرفاً بر اساس نام Vortex یا سایز رزوه صحیح نیست و باید فشار کاری مدل موردنظر نیز بررسی شود.

در برخی عرضه‌های بازار، کوپلینگ‌های هیدرولیک Vortex با رنج‌های فشاری از جمله 250 بار و 700 بار دیده می‌شوند؛ این اعداد مربوط به مدل‌ها و ساختارهای مختلف هستند و نباید به‌عنوان فشار عمومی تمام کوپلینگ‌های Vortex در نظر گرفته شوند.

برای مدارهای فشار بالا، استفاده از کوپلینگی که فشار نامی آن کمتر از فشار واقعی سیستم باشد می‌تواند باعث آسیب به اتصال، نشتی روغن یا خرابی قطعه شود.

جنس کوپلینگ هیدرولیک Vortex

جنس بدنه یکی از پارامترهای مهم در انتخاب کوپلینگ است. در نمونه‌های عرضه‌شده در بازار، کوپلینگ‌های Vortex با جنس‌های مختلف از جمله فولادی و برنجی دیده می‌شوند.

انتخاب جنس مناسب به فشار کاری، محیط نصب، خوردگی، تعداد دفعات اتصال و شرایط کاری دستگاه بستگی دارد.

برای کاربردهای هیدرولیک صنعتی و ماشین‌آلات، مشخصات متریال باید با توجه به مدل دقیق کوپلینگ بررسی شود.

کاربرد کوییک کوپلینگ Vortex

کوپلینگ هیدرولیک Vortex برای مدارهایی مناسب است که نیاز به اتصال و جداسازی سریع خطوط هیدرولیک دارند.

از جمله کاربردهای متداول کوپلینگ‌های سریع هیدرولیک می‌توان به موارد زیر اشاره کرد:

• ماشین‌آلات راهسازی

• ماشین‌آلات کشاورزی

• تجهیزات هیدرولیک سیار

• سیستم‌های انتقال روغن هیدرولیک

• تجهیزات صنعتی

• خطوط هیدرولیک ماشین‌آلات

• اتصال شیلنگ‌های هیدرولیک

• تجهیزات و ادوات قابل تعویض

• مدارهای هیدرولیک نیازمند سرویس و جداسازی مکرر

به‌طور کلی، کوییک کوپلینگ‌ها در ماشین‌آلاتی که ابزار یا مدار هیدرولیک آنها باید به‌سرعت متصل و جدا شود، کاربرد زیادی دارند.

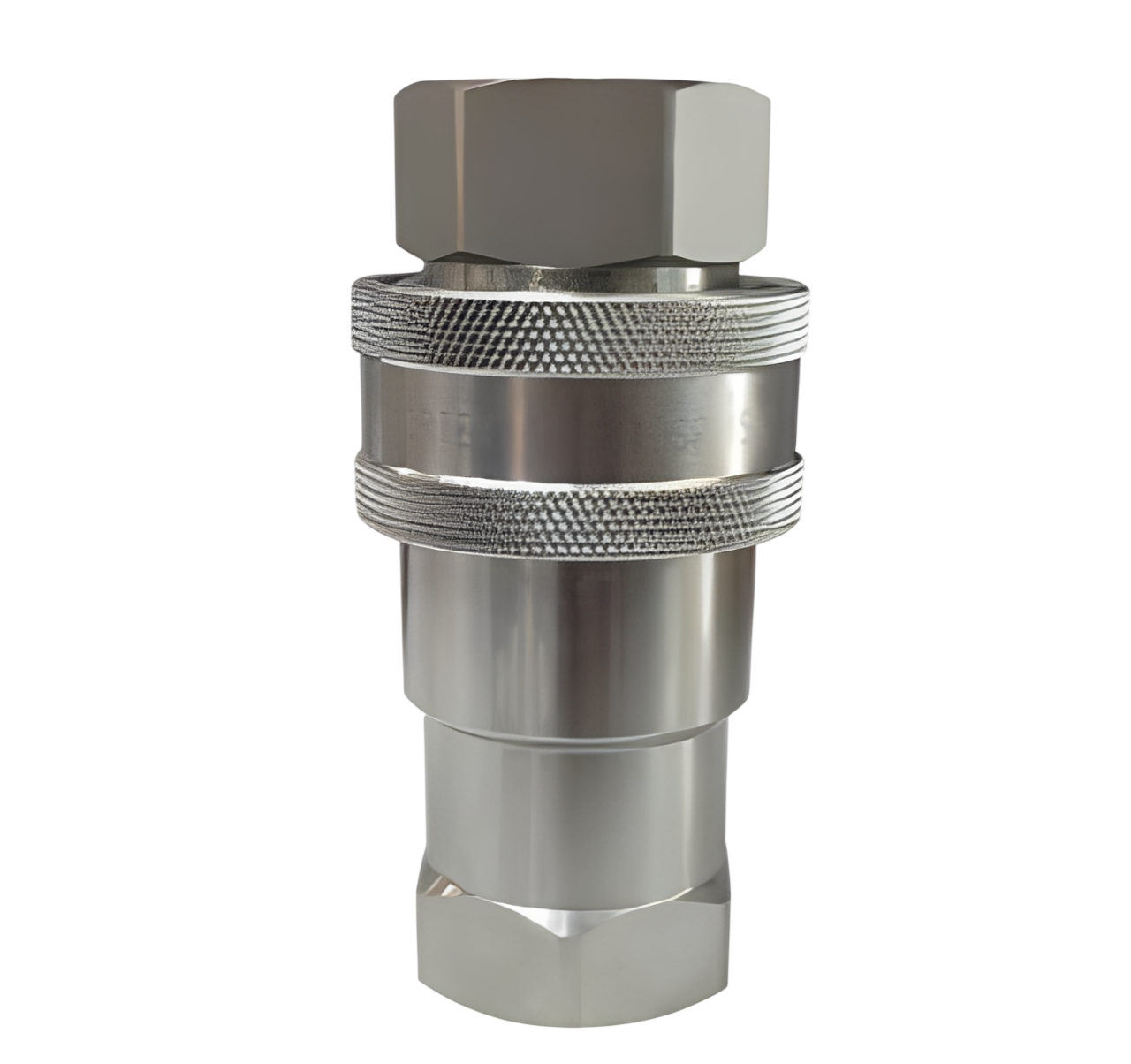

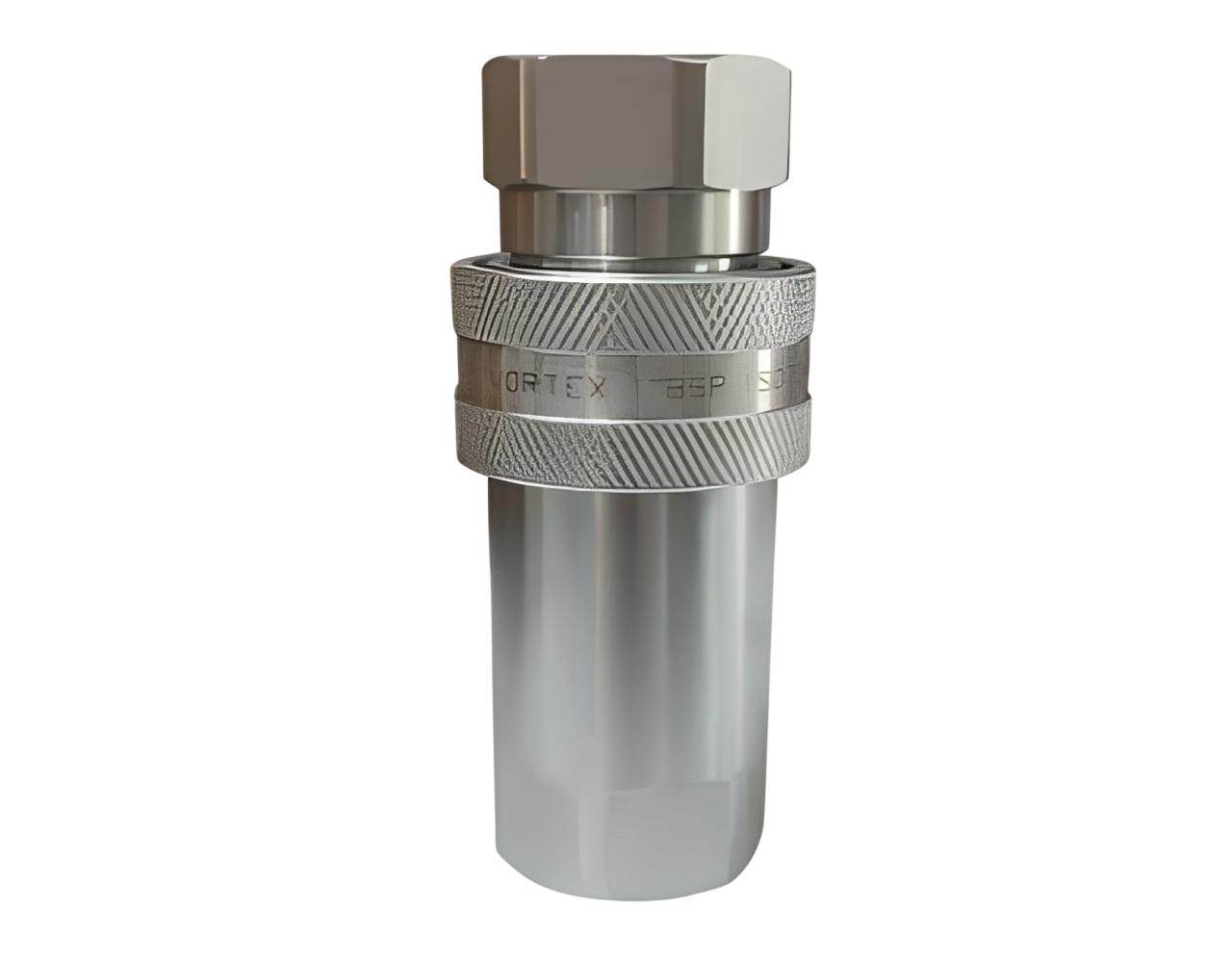

نری و مادگی کوپلینگ Vortex

کوپلینگ هیدرولیک معمولاً از دو قسمت تشکیل می‌شود:

قسمت نری یا Plug

قسمت نری درون کوپلینگ مادگی قرار گرفته و پس از قرارگیری صحیح، مکانیزم قفل اتصال را ثابت می‌کند.

قسمت مادگی یا Coupler

قسمت مادگی وظیفه نگهداری و قفل‌کردن قسمت نری را بر عهده دارد و در بسیاری از طراحی‌ها مکانیزم شیر داخلی نیز در همین بخش قرار می‌گیرد.

هنگام خرید باید مشخص شود که به جفت کامل کوپلینگ نیاز دارید یا فقط قسمت نری یا مادگی را می‌خواهید.

تفاوت کوپلینگ هیدرولیک با اتصال معمولی

برخلاف اتصالات رزوه‌ای معمولی، کوییک کوپلینگ برای اتصال و جداسازی سریع طراحی شده است. در نتیجه، زمانی که یک شیلنگ یا ابزار هیدرولیک به‌صورت مکرر از مدار جدا می‌شود، استفاده از کوپلینگ سریع می‌تواند عملیات سرویس و تعویض را ساده‌تر کند.

البته کوپلینگ باید از نظر سایز، نوع رزوه، فشار، دبی و نوع اتصال با مدار هماهنگ باشد؛ زیرا طراحی داخلی کوپلینگ می‌تواند روی افت فشار و عملکرد مدار اثر بگذارد.

راهنمای انتخاب کوپلینگ هیدرولیک Vortex

برای انتخاب صحیح کوپلینگ Vortex بهتر است مشخصات زیر قبل از خرید بررسی شود:

1. سایز اتصال:
قطر اسمی اتصال باید با شیلنگ، لوله یا پورت تجهیز مطابقت داشته باشد.

2. نوع رزوه:
نوع رزوه مانند BSP، NPT یا سایر استانداردهای مورد استفاده باید با اتصال مقابل یکسان باشد.

3. فشار کاری:
فشار نامی کوپلینگ باید متناسب با حداکثر فشار واقعی مدار انتخاب شود.

4. دبی عبوری:
کوپلینگ کوچک یا نامتناسب می‌تواند باعث افزایش افت فشار در مدار شود.

5. نوع کوپلینگ:
بسته به کاربرد ممکن است کوپلینگ استاندارد، فشار بالا، دارای شیر، بدون شیر یا انواع دیگر مورد نیاز باشد.

6. جنس بدنه و آب‌بندی:
جنس بدنه و نوع آب‌بندی باید با روغن هیدرولیک، فشار و شرایط محیطی سازگار باشد.

7. نوع اتصال نری و مادگی:
برای خرید جفت کامل، سازگاری دو نیمه کوپلینگ باید بررسی شود.

خرید کوپلینگ هیدرولیک Vortex

برای خرید کوپلینگ هیدرولیک Vortex، مشخص‌کردن سایز، نوع رزوه، فشار کاری و نوع اتصال اهمیت زیادی دارد. اگر کد یا تصویر کوپلینگ موردنظر را در اختیار دارید، بررسی همان کد برای انتخاب دقیق‌تر از انتخاب صرفاً بر اساس سایز اسمی است.

در هیدرولیک جباری، کوپلینگ هیدرولیک Vortex برای کاربردهای مختلف هیدرولیکی عرضه می‌شود و قیمت آن بر اساس سایز، مدل، نوع رزوه، جنس، فشار کاری و ساختار کوپلینگ تعیین می‌شود.

برای استعلام قیمت کوپلینگ Vortex و بررسی موجودی مدل موردنظر می‌توانید مشخصات قطعه، سایز رزوه یا تصویر نمونه قبلی را ارسال کنید تا مدل مناسب بررسی شود.

سوالات متداول درباره کوپلینگ Vortex

کوپلینگ هیدرولیک Vortex چیست؟

کوپلینگ Vortex یک اتصال سریع هیدرولیک برای اتصال و جداسازی سریع خطوط هیدرولیک است که از بخش‌های نری و مادگی تشکیل می‌شود.

کوپلینگ Vortex در چه سایزهایی موجود است؟

در بازار، این برند در سایزهای مختلف از جمله 1/4، 3/8، 1/2، 3/4، 1، 1 1/4، 1 1/2 و 2 اینچ عرضه می‌شود؛ موجودی و مشخصات دقیق به مدل بستگی دارد.

آیا فشار تمام کوپلینگ‌های Vortex یکسان است؟

خیر. فشار کاری به مدل، سایز، جنس و طراحی کوپلینگ بستگی دارد. بنابراین برای انتخاب قطعه باید مشخصات مدل دقیق بررسی شود.

کوپلینگ Vortex نری و مادگی دارد؟

بله. کوییک کوپلینگ هیدرولیک از دو نیمه نری و مادگی تشکیل می‌شود و برای خرید جفت کامل باید سازگاری دو قسمت بررسی شود.

برای خرید کوپلینگ Vortex چه مشخصاتی لازم است؟

حداقل بهتر است سایز، نوع رزوه، فشار کاری، کاربرد، جنس و در صورت وجود کد فنی قطعه مشخص باشد. در صورت در اختیار داشتن نمونه قبلی، ارسال تصویر آن نیز می‌تواند به شناسایی مدل کمک کند.
