خرید لیور هیدرولیک Hydro-Pack | شیر دستی کنترل جهت هیدروپک

لیور هیدرولیک Hydro-Pack یا شیر دستی کنترل جهت هیدروپک برای کنترل مسیر جریان روغن در مدارهای هیدرولیک استفاده می‌شود. این شیرها با استفاده از اهرم دستی، مسیر روغن را به سمت جک هیدرولیک، هیدروموتور یا سایر عملگرها هدایت می‌کنند.

Hydro-Pack مجموعه‌ای از شیرهای کنترل جهت دستی را در مدل‌های مختلف Monoblock و Sectional عرضه می‌کند. این محصولات از نظر دبی، فشار، تعداد اسپول، نوع اسپول، سایز پورت و نحوه عملکرد با یکدیگر تفاوت دارند.

در بازار هیدرولیک، این محصول با نام‌های مختلفی مانند لیور هیدرولیک هیدروپک، شیر لیوری هیدروپک، شیر اهرمی هیدروپک، شیر کنترل جهت دستی Hydro-Pack و شیر هیدرولیک دستی Hydro-Pack شناخته می‌شود.

شیر دستی کنترل جهت Hydro-Pack چیست؟

شیر کنترل جهت وظیفه کنترل مسیر حرکت روغن هیدرولیک را در مدار بر عهده دارد.

با حرکت دادن اهرم شیر، اسپول داخلی جابه‌جا می‌شود و مسیر جریان روغن تغییر می‌کند. در نتیجه می‌توان:

• جریان روغن را متوقف کرد

• جریان روغن را به عملگر هدایت کرد

• جهت حرکت جک هیدرولیک را تغییر داد

• حرکت هیدروموتور را کنترل کرد

• در برخی مدل‌ها عملگر را در وضعیت شناور قرار داد

در مدل‌های استاندارد Hydro-Pack، اسپول می‌تواند به صورت Open Center باشد و بر اساس نوع اسپول، نحوه برگشت و وضعیت‌های کاری متفاوتی داشته باشد.

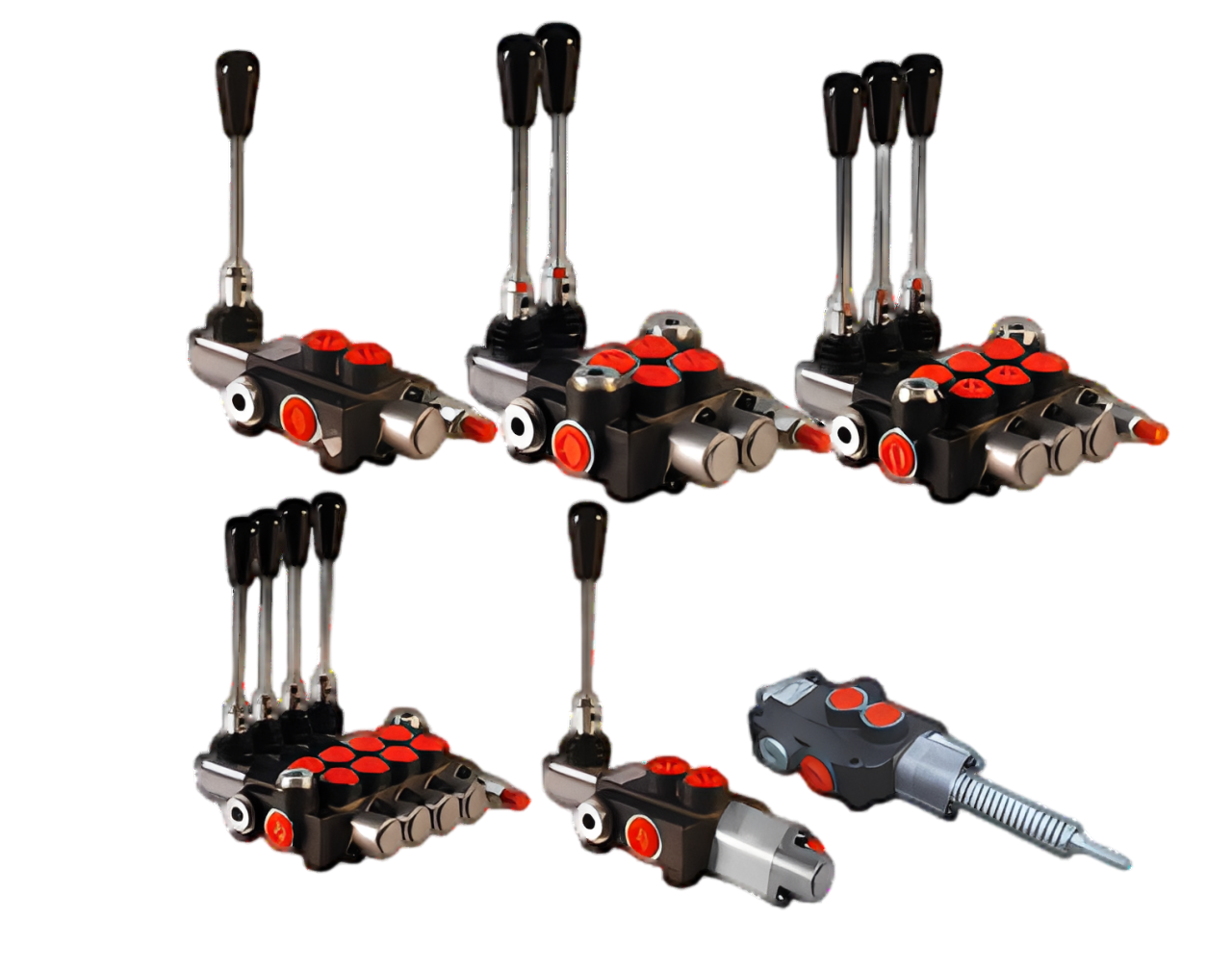

انواع لیور هیدرولیک Hydro-Pack

Hydro-Pack شیرهای کنترل جهت دستی را در خانواده‌های مختلف تولید و عرضه می‌کند.

مهم‌ترین خانواده‌ها عبارت‌اند از:

این مقادیر مربوط به خانواده‌های مختلف هستند و برای انتخاب مدل باید مشخصات دقیق همان کد بررسی شود.

لیور هیدرولیک Hydro-Pack سری P35

سری P35 یکی از شیرهای دستی مونوبلاک هیدروپک است و برای دبی نامی حدود 35 لیتر بر دقیقه طراحی شده است.

این سری با انواع مختلف اسپول عرضه می‌شود. برای نمونه، مدل P35-A1-GKZ1 دارای اسپول A با مرکز باز و برگشت فنری است و پورت‌های کاری A و B آن G1/2 هستند. فشار اعلام‌شده برای این مدل شامل P تا 315 بار، T تا 50 بار و A-B تا 300 بار است.

مدل‌های P35 با اسپول‌های مختلف نیز وجود دارند؛ برای مثال:

• A spool برای مدارهای دوطرفه

• B spool برای برخی کاربردهای یک‌طرفه

• C spool برای مدارهای Single Acting

• مدل‌های دارای Detent

• مدل‌های دارای Floating position

برای نمونه، مدل P35-C1 دارای اسپول C برای عملگر یک‌طرفه و برگشت فنری است.

لیور هیدرولیک Hydro-Pack سری P38

P38 یکی دیگر از شیرهای کنترل جهت مونوبلاک Hydro-Pack است که برای دبی حدود 38 لیتر بر دقیقه در خانواده P35/P38 قرار می‌گیرد.

مدل P38-A1-GKZ1 دارای:

• یک اسپول

• اسپول A

• مرکز باز

• برگشت فنری

• پورت‌های A و B با رزوه G3/8

• حداکثر فشار P برابر 250 بار

• فشار A-B تا 300 بار

است.

مدل‌های مختلف P38 نیز بر اساس نوع اسپول و نحوه عملکرد قابل انتخاب هستند.

لیور هیدرولیک Hydro-Pack سری Z50

سری Z50 یکی از خانواده‌های مهم شیرهای کنترل جهت دستی Hydro-Pack است.

مشخصات کلی این سری:

• دبی نامی: 50 لیتر بر دقیقه

• حداکثر فشار P: 315 بار

• فشار T: 50 بار

• فشار A-B: 300 بار

• تعداد اسپول: 1 تا 7

• اسپول استاندارد: Open Center / A

• دمای سیال: 10- تا 80+ درجه سانتی‌گراد

• سیال: روغن هیدرولیک پایه معدنی

در این سری، گزینه‌های مختلف اسپول برای کاربردهای متفاوت ارائه می‌شود.

برای نمونه، مدل Z50-A1-GKZ1-1/2 دارای پورت کاری G1/2 و یک اسپول با مرکز باز است.

لیور هیدرولیک Hydro-Pack سری Z80

سری Z80 برای دبی نامی 80 لیتر بر دقیقه طراحی شده است.

مشخصات خانواده Z80 شامل:

• دبی نامی: 80 L/min

• حداکثر فشار P: 315 bar

• فشار T: 50 bar

• فشار A-B: 300 bar

• تعداد اسپول: 1 تا 4

• مرکز باز

• گزینه‌های مختلف اسپول

• مناسب روغن‌های هیدرولیک پایه معدنی

است.

لیور هیدرولیک Hydro-Pack سری PK80

سری PK80 یک خانواده مونوبلاک با دبی نامی 80 لیتر بر دقیقه و حداکثر فشار P برابر 250 بار است.

این شیرها در مدل‌های یک تا شش اسپول عرضه می‌شوند و گزینه‌های مختلفی برای نوع اسپول دارند.

یکی از قابلیت‌های مهم این خانواده، وجود مدل‌های دارای Automatic Kickout است.

در مدل‌های Kickout، پس از رسیدن عملگر به موقعیت مشخص، مکانیزم شیر می‌تواند باعث آزاد شدن Detent و برگشت شیر به وضعیت مناسب شود.

برای نمونه، مدل 2PK80-2AK31AK31-GKZ1 دارای دو اسپول و اسپول‌های AK31 با قابلیت Kickout است و پورت‌های کاری A و B آن G1/2 هستند.

انواع اسپول در لیور هیدرولیک Hydro-Pack

یکی از مهم‌ترین موارد در انتخاب شیر دستی هیدرولیک، نوع اسپول است.

اسپول مشخص می‌کند که در هر وضعیت اهرم، مسیر روغن بین پورت‌های P، T، A و B چگونه برقرار شود.

بر اساس مدل، اسپول‌های مختلفی مانند موارد زیر در محصولات Hydro-Pack دیده می‌شوند:

• A Spool

• B Spool

• C Spool

• D Spool

• K Spool

• اسپول Floating

• اسپول Detent

• اسپول Kickout

برای مثال، اسپول A معمولاً در شیرهای Open Center با برگشت فنری استفاده می‌شود، در حالی که مدل‌های B و C برای آرایش‌های متفاوت مدار مورد استفاده قرار می‌گیرند. نوع دقیق عملکرد باید از روی کد شیر بررسی شود.

شیر هیدرولیک یک اسپول Hydro-Pack

شیرهای یک اسپول برای کنترل یک عملگر هیدرولیک استفاده می‌شوند.

یک شیر یک اسپول می‌تواند برای کنترل:

• جک هیدرولیک

• سیلندر یک‌طرفه

• سیلندر دوطرفه

• هیدروموتور

مورد استفاده قرار گیرد؛ البته نوع عملگر باید با نوع اسپول انتخاب‌شده مطابقت داشته باشد.

مدل‌هایی مانند P35-A1-GKZ1، P38-A1-GKZ1 و Z50-A1-GKZ1 نمونه‌هایی از شیرهای یک اسپول Hydro-Pack هستند.

شیر هیدرولیک چند اسپول Hydro-Pack

در صورتی که یک دستگاه چند عملگر هیدرولیکی داشته باشد، می‌توان از شیرهای چند اسپول استفاده کرد.

برای مثال:

• یک اسپول برای جک بالابر

• یک اسپول برای جک تخلیه

• یک اسپول برای جک فرمان

• یک اسپول برای هیدروموتور

تعداد اسپول موردنیاز باید بر اساس تعداد و نوع عملگرهای دستگاه انتخاب شود.

Hydro-Pack برای برخی خانواده‌ها مانند Z50 تا 7 اسپول و برای خانواده Z80 تا 4 اسپول ارائه می‌کند.

شیر مونوبلاک و سکشنال Hydro-Pack

شیرهای کنترل جهت Hydro-Pack در دو ساختار اصلی عرضه می‌شوند:

شیر مونوبلاک

در شیر Monoblock چند اسپول داخل یک بدنه مشترک قرار دارند.

مزایای این ساختار:

• طراحی یکپارچه

• ابعاد مناسب

• نصب ساده‌تر

• تعداد اسپول مشخص

• مناسب بسیاری از ماشین‌آلات متحرک

خانواده‌های P35، P38، Z50، Z80، P120 و PK80 در گروه شیرهای مونوبلاک Hydro-Pack قرار می‌گیرند.

شیر سکشنال

در شیر Sectional هر بخش یا سکشن می‌تواند یک عملکرد هیدرولیکی را کنترل کند.

این ساختار زمانی کاربرد دارد که تعداد یا نوع عملکردها نیاز به پیکربندی انعطاف‌پذیرتری داشته باشد.

Hydro-Pack خانواده‌هایی مانند PC45، PC70، PC100 و KS180 را به صورت سکشنال ارائه می‌کند.

فشار کاری لیور هیدرولیک Hydro-Pack

فشار کاری شیر به سری و مدل دقیق آن بستگی دارد.

برای مثال:

• P35/P38: تا 315 بار در فشار P برای برخی مدل‌ها

• Z50: تا 315 بار

• Z80: تا 315 بار

• P120: تا 250 بار

• PK80: تا 250 بار

• PC45: تا 315 بار

• PC70: تا 250 بار

• PC100: تا 210 بار

• KS180: تا 315 بار

بنابراین عبارت «شیر هیدروپک 315 بار» به تنهایی برای انتخاب محصول کافی نیست و باید سری و کد کامل شیر مشخص شود.

همچنین فشار پورت برگشت T با فشار پورت‌های P و A/B یکسان نیست و باید در طراحی مدار به این موضوع توجه شود.

دبی لیور هیدرولیک Hydro-Pack

دبی قابل عبور از شیر نیز به سری آن بستگی دارد.

Hydro-Pack خانواده‌هایی با دبی‌های مختلف از حدود 35 لیتر بر دقیقه تا 160 لیتر بر دقیقه ارائه می‌کند.

برای نمونه:

• P35: حدود 35 L/min

• P38: حدود 38 L/min

• Z50: حدود 50 L/min

• Z80: حدود 80 L/min

• P120: حدود 120 L/min

• PC45: حدود 45 L/min

• PC70: حدود 70 L/min

• PC100: حدود 100 L/min

• KS180: حدود 160 L/min

انتخاب شیر با دبی نامناسب می‌تواند باعث افت فشار و افزایش حرارت در مدار شود؛ بنابراین دبی واقعی پمپ باید با ظرفیت شیر کنترل جهت هماهنگ باشد.

پورت های شیر دستی Hydro-Pack

سایز و نوع رزوه پورت‌ها به سری و مدل شیر بستگی دارد.

برای مثال:

• مدل P35-A1-GKZ1 دارای پورت‌های کاری G1/2 است.

• مدل P35-C1-GKZ1 دارای پورت‌های کاری G3/8 است.

• مدل P38-A1-GKZ1 دارای پورت‌های A و B با رزوه G3/8 است.

• مدل Z50-A1-GKZ1-1/2 دارای پورت‌های کاری G1/2 است.

بنابراین هنگام خرید، سایز پورت را باید از روی کد دقیق شیر بررسی کرد.

کاربرد لیور هیدرولیک Hydro-Pack

شیرهای دستی کنترل جهت هیدروپک در سیستم‌های مختلف هیدرولیک مورد استفاده قرار می‌گیرند، از جمله:

• ماشین‌آلات کشاورزی

• تراکتورها

• ادوات کشاورزی

• ماشین‌آلات راهسازی

• ماشین‌آلات عمرانی

• جک‌های هیدرولیک

• سیستم‌های بالابر

• تجهیزات حمل‌ونقل

• ماشین‌آلات صنعتی

• تجهیزات متحرک

• سیستم‌های کنترل هیدروموتور

• مدارهای هیدرولیک چندعملگره

انتخاب مدل مناسب باید بر اساس دبی پمپ، فشار مدار، تعداد عملگرها و نوع عملکرد موردنیاز انجام شود.

قیمت لیور هیدرولیک Hydro-Pack

قیمت شیر دستی هیدروپک به مدل و پیکربندی آن بستگی دارد.

عوامل مؤثر بر قیمت شامل موارد زیر هستند:

• سری شیر

• تعداد اسپول

• نوع اسپول

• دبی نامی

• فشار کاری

• سایز پورت

• نوع کنترل

• قابلیت Floating

• قابلیت Detent

• قابلیت Kickout

• نوع مونوبلاک یا سکشنال

به همین دلیل قیمت لیور هیدرولیک هیدروپک تک اسپول، دو اسپول، سه اسپول، چهار اسپول یا مدل‌های چند اسپول باید بر اساس کد دقیق محصول استعلام شود.

خرید لیور هیدرولیک Hydro-Pack

برای خرید شیر دستی هیدروپک، فقط گفتن «لیور هیدرولیک 80 لیتری» یا «شیر هیدروپک 315 بار» کافی نیست.

برای انتخاب مدل صحیح بهتر است اطلاعات زیر مشخص باشد:

• دبی پمپ هیدرولیک

• حداکثر فشار سیستم

• تعداد عملگرها

• نوع جک یا هیدروموتور

• یک‌طرفه یا دوطرفه بودن عملگر

• تعداد اسپول موردنیاز

• نوع عملکرد هر اسپول

• نوع مرکز شیر

• سایز پورت‌ها

• نوع اتصال

• وجود یا عدم وجود Floating

• وجود یا عدم وجود Detent

• وجود یا عدم وجود Kickout

اگر شیر قرار است جایگزین مدل قبلی شود، ارسال عکس کامل شیر، پلاک یا کد روی بدنه و عکس پورت‌ها برای تطبیق مدل بسیار مفید است.

سوالات متداول لیور هیدرولیک Hydro-Pack

لیور هیدرولیک Hydro-Pack چیست؟

لیور هیدرولیک Hydro-Pack یک شیر کنترل جهت دستی است که با حرکت اهرم، مسیر جریان روغن را به سمت جک، هیدروموتور یا سایر عملگرهای هیدرولیکی کنترل می‌کند.

شیر دستی Hydro-Pack چند بار است؟

فشار به مدل بستگی دارد. برای نمونه سری‌های Z50 و Z80 حداکثر فشار P برابر 315 بار دارند، در حالی که سری‌های P120 و PK80 حداکثر فشار P برابر 250 بار دارند.

لیور Hydro-Pack چند لیتر دبی دارد؟

بسته به سری، دبی نامی شیر از حدود 35 لیتر بر دقیقه در خانواده P35 تا 160 لیتر بر دقیقه در خانواده KS180 متغیر است.

لیور هیدروپک تک اسپول چیست؟

شیر تک اسپول دارای یک بخش کنترل جهت است و برای کنترل یک عملکرد هیدرولیکی استفاده می‌شود. نوع اسپول باید متناسب با یک‌طرفه یا دوطرفه بودن عملگر انتخاب شود.

شیر هیدروپک چند اسپول برای چه کاری استفاده می‌شود؟

برای کنترل چند عملگر هیدرولیکی می‌توان از شیر چند اسپول استفاده کرد. هر اسپول می‌تواند یک عملکرد یا عملگر مجزا را کنترل کند.

تفاوت P35 و Z50 هیدروپک چیست؟

P35 برای دبی حدود 35 لیتر بر دقیقه و Z50 برای دبی حدود 50 لیتر بر دقیقه طراحی شده‌اند. علاوه بر دبی، ابعاد، پورت‌ها و گزینه‌های اسپول آن‌ها نیز متفاوت است.

برای جک یک طرفه کدام اسپول مناسب است؟

باید مدلی انتخاب شود که نوع اسپول آن برای Single Acting طراحی شده باشد. برای مثال در خانواده P35، مدل P35-C1 با اسپول C برای سیلندر یک‌طرفه و برگشت فنری ارائه شده است.

برای خرید لیور هیدرولیک هیدروپک چه اطلاعاتی لازم است؟

دبی پمپ، فشار کاری، تعداد اسپول، نوع عملگر، نوع اسپول، سایز پورت و نحوه نصب مهم‌ترین اطلاعات برای انتخاب شیر مناسب هستند.
