پمپ پیستونی سرکج هیدروماس ترک Hidromas
خرید پمپ پیستونی سرکج Hidromas

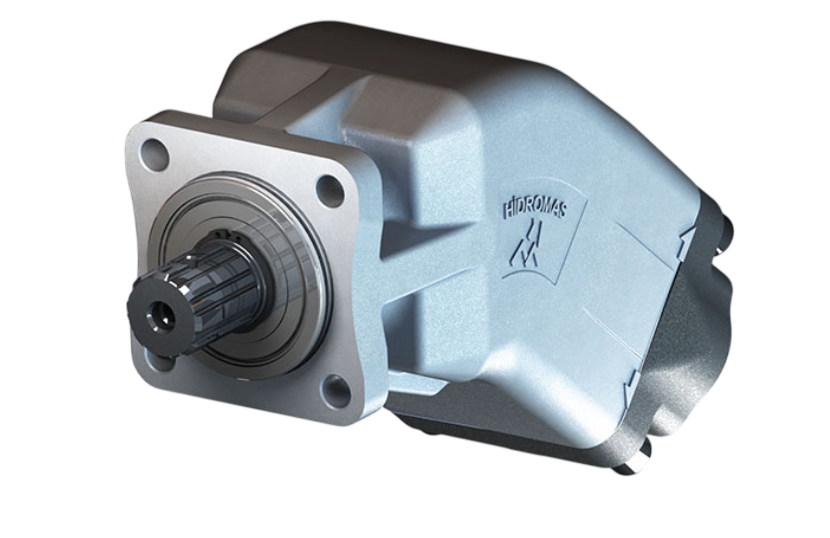

پمپ پیستونی سرکج Hidromas از خانواده پمپ‌های پیستونی محوری Bent Axis این برند ترکیه‌ای است که در مدل‌های مختلف برای تأمین جریان روغن در سیستم‌های هیدرولیک استفاده می‌شود. هیدروماس این خانواده را با عنوان 7 المان پمپ محوری یا 7 ELM. EKSENEL POMPA معرفی کرده و ظرفیت‌های 35، 45، 55، 65، 85، 105 و 115 لیتر را در نسخه‌های راست‌گرد و چپ‌گرد ارائه می‌کند.
در بازار ایران، این محصول با نام‌های پمپ پیستونی سرکج هیدروماس، پمپ پیستونی محوری هیدروماس، پمپ بنت اکسیس Hidromas، پمپ 7 پیستون هیدروماس و پمپ پیستونی Hidromas شناخته می‌شود.
در هیدرولیک جباری، این خانواده برای کاربردهایی که به پمپ پیستونی با ظرفیت و فشار مشخص نیاز دارند، عرضه و بر اساس ظرفیت، جهت چرخش، دور، فشار، نوع شافت و اتصال قابل انتخاب است.
مشخصات فنی پمپ پیستونی سرکج Hidromas
خانواده Bent Axis هیدروماس شامل چند ظرفیت مختلف است و مشخصات فشار و دور در هر ظرفیت متفاوت است. بنابراین انتخاب مدل باید بر اساس نیاز واقعی مدار انجام شود. کدهای فنی رسمی این خانواده با سری PEX752 ارائه شده‌اند.
| مدل | جابجایی اسمی | جهت چرخش | حداکثر فشار پیوسته | حداکثر فشار متناوب | حداکثر فشار پیک |
|---|---|---|---|---|---|
| 35L | 35 cm³/rev | راست / چپ | 400 bar | 430 bar | 450 bar |
| 45L | 45 cm³/rev | راست / چپ | 400 bar | 430 bar | 450 bar |
| 55L | 55 cm³/rev | راست / چپ | 400 bar | 430 bar | 450 bar |
| 65L | 65 cm³/rev | راست / چپ | 400 bar | 430 bar | 450 bar |
| 85L | 85 cm³/rev | راست / چپ | 375 bar | 400 bar | 430 bar |
| 105L | 105 cm³/rev | راست / چپ | 350 bar | 380 bar | 400 bar |
| 115L | 115 cm³/rev | راست / چپ | 250 bar | 270 bar | 300 bar |
مشخصات 35L، 85L، 105L و 115L در اسناد فنی رسمی هیدروماس به‌ترتیب تأیید شده‌اند و خانواده رسمی نیز ظرفیت‌های 35 تا 115 لیتر را پوشش می‌دهد.
نکته مهم: اعداد 35L، 45L، 55L و... در نام‌گذاری این خانواده به ظرفیت جابجایی حجمی پمپ اشاره دارند؛ در مشخصات فنی رسمی واحد آن cm³/rev است. دبی واقعی بر اساس دور پمپ تعیین می‌شود و نباید این اعداد را به‌صورت ثابت به معنی دبی خروجی در تمام شرایط کاری در نظر گرفت.
پمپ پیستونی 7 المان Hidromas
هیدروماس این خانواده را با عنوان 7 ELM. EKSENEL POMPA معرفی می‌کند. عبارت «7 المان» به ساختار پمپ اشاره دارد و در بازار ایران می‌توان از عنوان پمپ پیستونی 7 پیستون هیدروماس نیز برای معرفی آن استفاده کرد.
مدل‌های این خانواده عبارت‌اند از:
پمپ 35 لیتری هیدروماس
پمپ 45 لیتری هیدروماس
پمپ 55 لیتری هیدروماس
پمپ 65 لیتری هیدروماس
پمپ 85 لیتری هیدروماس
پمپ 105 لیتری هیدروماس
پمپ 115 لیتری هیدروماس
هر مدل نیز در نسخه‌های CW و CCW برای جهت‌های مختلف چرخش عرضه می‌شود.
مدل 35L هیدروماس
PEX752035131 کد مدل راست‌گرد 35L است و نسخه PEX752035132 برای جهت مخالف ارائه شده است.
مشخصات اصلی:
| مشخصه | مقدار |
|---|---|
| جابجایی | 35 cm³/rev |
| فشار پیوسته | 400 bar |
| فشار متناوب | 430 bar |
| فشار پیک | 450 bar |
| حداکثر دور پیوسته | 2200 rpm |
| حداکثر دور متناوب | 2800 rpm |
| حداقل دور متناوب | 300 rpm |
| خروجی | 3/4" BSP |
| شافت | 8×32×35 DIN 5462-ISO 14 |
این مدل در کاتالوگ رسمی هیدروماس با عنوان 35L Bent Axis Piston Pump معرفی شده است.
مدل 45L هیدروماس
مدل 45L برای سیستم‌هایی که به جابجایی بالاتری نسبت به 35L نیاز دارند استفاده می‌شود.
مشخصات ثبت‌شده برای نسخه راست‌گرد:
| مشخصه | مقدار |
|---|---|
| کد | PEX752045131 |
| جابجایی | 45 cm³/rev |
| حداکثر دور پیوسته | 2100 rpm |
| حداکثر دور متناوب | 2500 rpm |
| حداقل دور متناوب | 300 rpm |
| فشار پیوسته | 400 bar |
| فشار متناوب | 430 bar |
| فشار پیک | 450 bar |
| ورودی | Ø38 |
| خروجی | R 3/4" |
| وزن | 8.5 kg |
هیدروماس این مدل را به‌عنوان 7 Piston Bent Axis Pump 45L معرفی کرده است.
مدل 55L هیدروماس
مدل PEX752055131 نسخه راست‌گرد پمپ 55L و PEX752055132 نسخه چپ‌گرد آن است.
| مشخصه | مقدار |
|---|---|
| جابجایی | 55 cm³/rev |
| حداکثر دور پیوسته | 2000 rpm |
| حداکثر دور متناوب | 2400 rpm |
| حداقل دور متناوب | 300 rpm |
| فشار پیوسته | 400 bar |
| فشار متناوب | 430 bar |
| فشار پیک | 450 bar |
| خروجی | 3/4" BSP |
| شافت | 8×32×35 DIN 5462-ISO 14 |
کاتالوگ رسمی هیدروماس، مدل 55L را در خانواده Bent Axis / 7 Element Axial Pump قرار می‌دهد.
مدل 65L هیدروماس
پمپ 65L یکی دیگر از مدل‌های خانواده Bent Axis هیدروماس است و در نسخه‌های راست‌گرد و چپ‌گرد عرضه می‌شود.
کد فنی خانواده این مدل PEX752065131 / PEX752065132 است و مشخصات مکانیکی آن شامل شافت 8×32×35 DIN 5462-ISO 14، اتصال خروجی 3/4" BSP و بدنه با فلنج چهارپیچ است.
این مدل برای زمانی مناسب است که ظرفیت موردنیاز سیستم بین مدل‌های 55L و 85L قرار داشته باشد.
مدل 85L هیدروماس
PEX752085131 کد نسخه راست‌گرد 85L و PEX752085132 نسخه چپ‌گرد است.
| مشخصه | مقدار |
|---|---|
| جابجایی | 85 cm³/rev |
| فشار پیوسته | 375 bar |
| فشار متناوب | 400 bar |
| فشار پیک | 430 bar |
| حداکثر دور پیوسته | 1800 rpm |
| حداکثر دور متناوب | 2200 rpm |
| حداقل دور متناوب | 300 rpm |
| حداقل قطر شیلنگ مکش | 2 اینچ |
| خروجی | 1" BSP |
| وزن | 13.5 kg |
| شافت | 8×32×35 DIN 5462-ISO 14 |
برای این مدل، کاتالوگ رسمی علاوه بر فشار و دور، نمودارهای دبی-دور، گشتاور-فشار و توان-فشار را نیز ارائه کرده است.
مدل 105L هیدروماس
مدل 105L با کد PEX752105131 در نسخه راست‌گرد و کد PEX752105132 در نسخه چپ‌گرد ارائه شده است.
| مشخصه | مقدار |
|---|---|
| جابجایی | 105 cm³/rev |
| فشار پیوسته | 350 bar |
| فشار متناوب | 380 bar |
| فشار پیک | 400 bar |
| حداکثر دور پیوسته | 1700 rpm |
| حداکثر دور متناوب | 2100 rpm |
| حداقل دور متناوب | 300 rpm |
| ورودی | Ø63.5 |
| خروجی | 1" BSP |
| وزن | 13.5 kg |
| شافت | 8×32×35 DIN 5462-ISO 14 |
هیدروماس این مدل را با عنوان 105L Bent Axis Piston Pump / 7 Element Axial Pump معرفی می‌کند.
مدل 115L هیدروماس
مدل 115L بزرگ‌ترین ظرفیت در این خانواده است.
کدهای رسمی:
PEX752115131 – راست‌گرد
PEX752115132 – چپ‌گرد
مشخصات فنی:
| مشخصه | مقدار |
|---|---|
| جابجایی | 115 cm³/rev |
| فشار پیوسته | 250 bar |
| فشار متناوب | 270 bar |
| فشار پیک | 300 bar |
| حداکثر دور پیوسته | 1500 rpm |
| حداکثر دور متناوب | 2000 rpm |
| حداقل دور متناوب | 300 rpm |
| حداقل قطر شیلنگ مکش | 2 اینچ |
| خروجی | 1" BSP |
| وزن | 13.5 kg |
| شافت | 8×32×35 DIN 5462-ISO 14 |
در مدل 115L، با افزایش ظرفیت جابجایی، محدوده فشار نسبت به مدل‌های کوچک‌تر این خانواده پایین‌تر است؛ بنابراین انتخاب بزرگ‌ترین ظرفیت الزاماً به معنی مناسب‌تر بودن پمپ برای یک سیستم خاص نیست.
جهت چرخش پمپ Hidromas
پمپ‌های Bent Axis هیدروماس در نسخه‌های CW و CCW عرضه می‌شوند.
در نام‌گذاری فارسی می‌توان آنها را به شکل زیر بیان کرد:
راست‌گرد / CW
چپ‌گرد / CCW
جهت چرخش باید با جهت دوران شافت محرک، PTO یا مجموعه انتقال توان هماهنگ باشد. اشتباه در انتخاب جهت چرخش می‌تواند باعث عملکرد نادرست پمپ شود.
در نقشه‌های فنی رسمی هیدروماس، هر دو نسخه CW و CCW برای این خانواده مشخص شده‌اند.
شافت پمپ پیستونی سرکج Hidromas
در مدل‌های مختلف این خانواده، شافت با استاندارد:
8×32×35 DIN 5462-ISO 14
در نقشه‌های فنی درج شده است. همچنین طراحی فلنج و سوراخ‌های نصب نیز در نقشه فنی هر مدل مشخص شده است.
این موضوع هنگام اتصال پمپ به PTO یا سیستم انتقال توان اهمیت زیادی دارد.
ورودی و خروجی روغن
ابعاد ورودی و خروجی با توجه به ظرفیت پمپ تغییر می‌کند.
برای نمونه:
35L: خروجی 3/4" BSP
55L: خروجی 3/4" BSP
65L: خروجی 3/4" BSP
85L: خروجی 1" BSP
105L: خروجی 1" BSP
115L: خروجی 1" BSP
در برخی مدل‌ها، آداپتورهای مکش و فشار باید جداگانه سفارش داده شوند. این موضوع در نقشه فنی رسمی هیدروماس نیز صراحتاً ذکر شده است.
روغن مناسب و ویسکوزیته
در دیتاشیت رسمی مدل‌های Bent Axis، محدوده ویسکوزیته توصیه‌شده 12 تا 100 cSt و حداکثر ویسکوزیته هنگام راه‌اندازی 750 cSt اعلام شده است.
محدوده دمای روغن نیز در این مدل‌ها 40- تا 80+ درجه سانتی‌گراد درج شده است.
انتخاب روغن و کنترل دمای آن باید متناسب با شرایط کاری واقعی سیستم انجام شود.
فیلتراسیون پمپ پیستونی Hidromas
برای این خانواده، دیتاشیت رسمی هیدروماس توصیه می‌کند:
| شرایط فشار کاری | فیلتراسیون |
|---|---|
| کمتر از 200 bar | 25 µm |
| بیشتر از 200 bar | 10 µm |
کیفیت روغن و کنترل آلودگی برای پمپ‌های پیستونی اهمیت بالایی دارد؛ زیرا ذرات آلاینده می‌توانند باعث سایش سطوح داخلی و کاهش عمر قطعات شوند.
دبی پمپ پیستونی سرکج Hidromas
دبی پمپ به جابجایی حجمی و دور آن وابسته است.
برای محاسبه دبی تئوری می‌توان از رابطه زیر استفاده کرد:
Q = Vg × n ÷ 1000
که در آن:
Q = دبی تئوری بر حسب لیتر بر دقیقه
Vg = جابجایی پمپ بر حسب cm³/rev
n = سرعت چرخش بر حسب rpm
برای مثال، پمپ 85L در 1000 rpm از نظر تئوری حدود 85 لیتر بر دقیقه جابجایی دارد و کاتالوگ رسمی نیز برای این مدل در 1000 rpm دبی حدود 83 L/min را در نمودار عملکرد نشان می‌دهد. اختلاف مربوط به شرایط و راندمان واقعی است.
بنابراین عبارت «85 لیتری» به معنی دبی ثابت 85 لیتر در تمام شرایط نیست؛ بلکه به جابجایی اسمی پمپ مربوط است.
فشار کاری پمپ‌های Hidromas
یکی از نکات مهم این خانواده، تفاوت فشار مجاز بین ظرفیت‌های مختلف است.
برای نمونه:
35L / 45L / 55L:
تا 400 بار فشار پیوسته، 430 بار متناوب و 450 بار پیک.
85L:
375 بار پیوسته، 400 بار متناوب و 430 بار پیک.
105L:
350 بار پیوسته، 380 بار متناوب و 400 بار پیک.
115L:
250 بار پیوسته، 270 بار متناوب و 300 بار پیک.
بنابراین هنگام انتخاب پمپ، صرفاً بر اساس عبارت «پمپ 7 پیستون هیدروماس» تصمیم‌گیری نکنید؛ ظرفیت و کد دقیق پمپ تعیین‌کننده محدوده فشار مجاز است.
کاربرد پمپ پیستونی سرکج هیدروماس
پمپ‌های پیستونی محوری Bent Axis در سیستم‌هایی استفاده می‌شوند که نیاز به انتقال روغن هیدرولیک با ظرفیت و فشار مشخص وجود دارد.
کاربردهای قابل بررسی این خانواده شامل:
ماشین‌آلات راهسازی
ماشین‌آلات عمرانی
تجهیزات هیدرولیک کامیون
جرثقیل و تجهیزات بالابر
ماشین‌آلات متحرک
سیستم‌های هیدرولیک سنگین
تجهیزات کشاورزی
مدارهای هیدرولیک با فشار بالا
انتخاب نهایی باید بر اساس مشخصات سیستم انجام شود و نباید صرفاً بر اساس نوع کاربرد انجام گیرد.
انتخاب پمپ پیستونی Hidromas بر اساس ظرفیت
برای انتخاب سریع‌تر:
35L تا 65L
برای مدارهایی که ظرفیت جابجایی پایین‌تر و فشار بالا مورد نیاز است.
85L
برای سیستم‌هایی که به ظرفیت بالاتر و همچنان فشار کاری قابل توجه نیاز دارند.
105L
برای مدارهایی با نیاز به جابجایی حجمی بالاتر و محدوده فشار پایین‌تر نسبت به مدل‌های کوچک‌تر.
115L
برای کاربردهایی که دبی جابجایی بالاتری در دور مناسب مورد نیاز است و فشار کاری مدار در محدوده مجاز این مدل قرار دارد.
این دسته‌بندی فقط برای انتخاب اولیه است؛ فشار، دور، توان محرک، جهت چرخش و اتصال باید پیش از خرید بررسی شوند.
خرید پمپ پیستونی سرکج Hidromas از هیدرولیک جباری
برای خرید پمپ پیستونی سرکج هیدروماس از هیدرولیک جباری، مدل موردنظر را بر اساس ظرفیت و جهت چرخش انتخاب کنید.
مدل‌های این خانواده عبارت‌اند از:
35L | 45L | 55L | 65L | 85L | 105L | 115L
و هر ظرفیت در نسخه‌های راست‌گرد و چپ‌گرد ارائه می‌شود.
هیدرولیک جباری برای استعلام قیمت، موجودی و مدل مناسب پمپ Hidromas می‌تواند مشخصات فنی مورد نیاز شما را بررسی کند.
هنگام استعلام بهتر است این اطلاعات را اعلام کنید:
ظرفیت مورد نیاز
فشار کاری
دور ورودی
راست‌گرد یا چپ‌گرد بودن
نوع دستگاه
نوع PTO یا محرک
ابعاد و نوع شافت
نوع اتصال ورودی و خروجی
عکس پلاک یا پمپ فعلی
این اطلاعات کمک می‌کند مدل مناسب از میان 35L تا 115L با دقت بیشتری انتخاب شود.
قیمت پمپ پیستونی سرکج Hidromas
قیمت پمپ پیستونی هیدروماس به ظرفیت، جهت چرخش، مدل، مشخصات اتصال و موجودی بستگی دارد.
برای مثال، 35L، 55L، 85L، 105L و 115L از نظر ظرفیت و محدوده عملکرد یکسان نیستند و نمی‌توان یک قیمت یا مشخصات فنی ثابت برای کل خانواده در نظر گرفت.
برای استعلام قیمت روز پمپ پیستونی سرکج Hidromas و موجودی مدل موردنظر، از هیدرولیک جباری استعلام بگیرید.
سوالات متداول پمپ پیستونی سرکج Hidromas
پمپ پیستونی سرکج Hidromas چیست؟
پمپ پیستونی سرکج یا Bent Axis Piston Pump نوعی پمپ پیستونی محوری است که در خانواده پمپ‌های 7 المان Hidromas با ظرفیت‌های مختلف عرضه می‌شود.
پمپ‌های سرکج هیدروماس چند لیتری هستند؟
این خانواده شامل مدل‌های 35، 45، 55، 65، 85، 105 و 115 cm³/rev است. در بازار معمولاً این مدل‌ها به‌صورت 35 لیتری، 45 لیتری، 55 لیتری و... نیز نام برده می‌شوند، اما واحد دقیق جابجایی حجمی در دیتاشیت cm³/rev است.
آیا پمپ Hidromas راست‌گرد و چپ‌گرد دارد؟
بله. خانواده Bent Axis هیدروماس در نسخه‌های CW و CCW ارائه می‌شود.
پمپ 85 لیتری هیدروماس چند بار است؟
مدل 85L دارای 375 بار فشار پیوسته، 400 بار فشار متناوب و 430 بار فشار پیک است.
پمپ 105 لیتری هیدروماس چند بار است؟
مدل 105L دارای 350 بار فشار پیوسته، 380 بار فشار متناوب و 400 بار فشار پیک است.
پمپ 115 لیتری هیدروماس چند بار است؟
مدل 115L دارای 250 بار فشار پیوسته، 270 بار فشار متناوب و 300 بار فشار پیک است.
پمپ پیستونی Hidromas برای چه دستگاه‌هایی مناسب است؟
بسته به مدل می‌تواند در سیستم‌های هیدرولیک ماشین‌آلات متحرک، تجهیزات سنگین، جرثقیل، کامیون و سایر مدارهای هیدرولیک مورد استفاده قرار گیرد. انتخاب مدل باید بر اساس دبی، فشار، دور و نوع اتصال انجام شود.
آیا پمپ 115L بهتر از 85L است؟
خیر. ظرفیت بالاتر الزاماً به معنی مناسب‌تر بودن نیست. مدل 115L جابجایی بیشتری دارد اما فشار مجاز آن از 85L پایین‌تر است. انتخاب باید بر اساس نیاز واقعی مدار انجام شود.
برای خرید پمپ Hidromas از هیدرولیک جباری چه اطلاعاتی لازم است؟
مدل، ظرفیت، جهت چرخش، فشار، دور، نوع شافت، نوع اتصال و کاربرد دستگاه را اعلام کنید. در صورت نداشتن اطلاعات کامل، عکس پمپ و پلاک آن می‌تواند برای تطبیق مدل کمک کند.
پمپ 7 پیستون Hidromas همان پمپ Bent Axis است؟
در این خانواده بله؛ هیدروماس این محصولات را با عنوان 7 ELM. EKSENEL POMPA و Bent Axis Piston Pump معرفی کرده است.
