هیدروموتور سری MM | مشخصات فنی، مدلها و قیمت

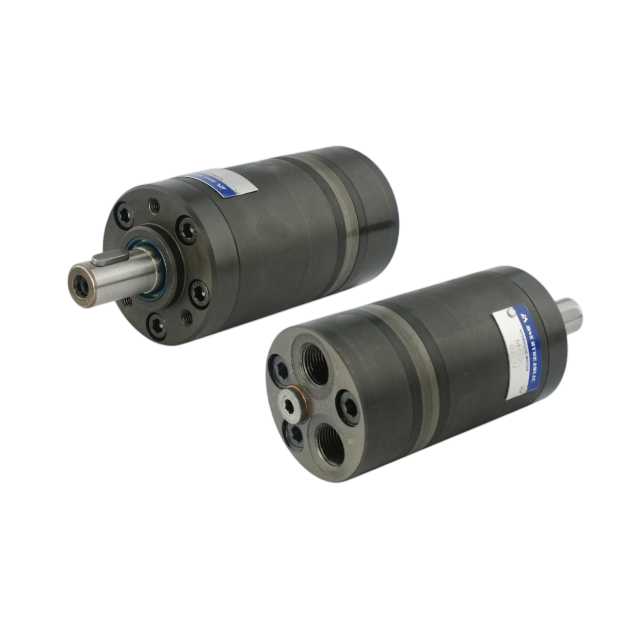

هیدروموتور سری MM از خانواده موتورهای اوربیتالی Gerotor با Spool Valve است و در جابجاییهای مختلف برای کاربردهایی که به یک موتور هیدرولیکی جمعوجور با سرعت مناسب نیاز دارند استفاده میشود.
سری MM شامل مدلهایی با جابجایی تقریبی 8 تا 50 cm³/rev است و مدلهای MM8، MM12.5، MM20، MM32، MM40 و MM50 را پوشش میدهد. مشخصات عملکردی مانند سرعت، گشتاور، فشار و دبی به مدل و پیکربندی دقیق موتور وابسته است.
برای خرید یا جایگزینی یک هیدروموتور MM، علاوه بر جابجایی، باید نوع شفت، فلنج، محل پورتها، رزوه اتصالات و شرایط واقعی مدار هیدرولیک نیز بررسی شود.
هیدروموتور سری MM چیست؟
هیدروموتور MM یک موتور هیدرولیکی اوربیتالی با ساختار Gerotor و شیر Spool است. این ساختار در یک مجموعه نسبتاً فشرده، امکان تبدیل انرژی هیدرولیکی به حرکت دورانی را فراهم میکند.
یکی از نکات مهم در این خانواده، تنوع پیکربندی است. بسته به کد کامل محصول، موتور میتواند با شفتهای مختلف، فلنجهای متفاوت، پورتهای جانبی یا عقبی و برخی گزینههای کنترلی یا حفاظتی عرضه شود.
بنابراین هنگام خرید، انتخاب صرفاً بر اساس عبارت «MM50» یا «MM20» کافی نیست و باید کد کامل محصول با نمونه موردنیاز تطبیق داده شود.
مدلهای هیدروموتور MM
سری MM شامل مدلهای اصلی زیر است:
MM8
MM12.5
MM20
MM32
MM40
MM50
مقادیر جابجایی این مدلها در مستندات فنی M+S بهترتیب حدود 8.2، 12.9، 20، 31.8، 40 و 50 cm³/rev ثبت شدهاند.
مشخصات فنی مدلهای MM
| مدل | جابجایی |
|---|---|
| MM8 | 8.2 cm³/rev |
| MM12.5 | 12.9 cm³/rev |
| MM20 | 20.0 cm³/rev |
| MM32 | 31.8 cm³/rev |
| MM40 | 40.0 cm³/rev |
| MM50 | 50.0 cm³/rev |
مشخصات عملکردی هر مدل از جمله حداکثر سرعت، فشار و گشتاور باید بر اساس کد کامل موتور و شرایط کاری آن بررسی شود.
هیدروموتور MM8
MM8 کوچکترین مدل اصلی سری MM است و جابجایی آن حدود 8.2 cm³/rev است.
در پیکربندی MM8C، داده فنی M+S مقدار سرعت 2440 rpm، گشتاور 4.5 daNm در کارکرد Continuous و 5.8 daNm در کارکرد Intermittent و فشار 105 bar Continuous و 140 bar Intermittent را نشان میدهد.
این اعداد مربوط به پیکربندی مشخص MM8C هستند و نباید به تمام مدلهای MM تعمیم داده شوند.
هیدروموتور MM12.5
MM12.5 دارای جابجایی حدود 12.9 cm³/rev است و نسبت به MM8 ظرفیت جابجایی بیشتری دارد.
برای انتخاب آن باید سرعت، دبی، فشار و گشتاور موردنیاز مدار با مشخصات Variant موردنظر تطبیق داده شود.
هیدروموتور MM20
MM20 دارای جابجایی حدود 20 cm³/rev است و یکی از مدلهای میانی خانواده MM محسوب میشود.
این مدل میتواند در ماشینآلات و مکانیزمهایی که به موتور هیدرولیکی جمعوجور نیاز دارند مورد استفاده قرار گیرد، اما انتخاب نهایی باید بر اساس شرایط واقعی بار و مدار انجام شود.
هیدروموتور MM32
MM32 دارای جابجایی حدود 31.8 cm³/rev است.
در مقایسه با مدلهای MM8 و MM12.5، جابجایی بیشتری دارد و بنابراین برای یک دبی مشخص، سرعت نظری پایینتری خواهد داشت. مقدار واقعی سرعت و گشتاور به فشار، دبی و راندمان موتور وابسته است.
هیدروموتور MM40
MM40 دارای جابجایی حدود 40 cm³/rev است.
برای انتخاب MM40 باید علاوه بر جابجایی، حداکثر فشار مجاز، سرعت کاری، دبی و نوع اتصال موتور نیز بررسی شود.
هیدروموتور MM50
MM50 بزرگترین مدل اصلی سری MM با جابجایی حدود 50 cm³/rev است.
در منابع فنی و فروش تخصصی، MM50C با سرعت حدود 400 rpm و شفت مستقیم 16 میلیمتری با شیار خار DIN 6885 و پورت G 3/8 معرفی شده است؛ با این حال مشخصات دقیق باید بر اساس کد کامل Variant موردنظر کنترل شود.
پیکربندیهای مختلف هیدروموتور MM
یکی از مزیتهای سری MM، امکان انتخاب پیکربندیهای مختلف است.
نوع شفت
در پایگاه فنی M+S گزینههایی مانند:
C: شفت مستقیم 16 میلیمتر با خار A5x5x16 طبق DIN 6885
CK: شفت مستقیم 14 میلیمتر با خار
SH: شفت هزارخاری
برای سری MM ثبت شده است.
نوع فلنج
پیکربندی استاندارد میتواند دارای نصب سهپیچ باشد و گزینه F برای فلنج Oval دو سوراخ تعریف شده است.
محل پورتها
پورتها میتوانند بسته به Variant در قسمت عقب یا جانبی قرار داشته باشند.
شیرهای اطمینان
کدگذاری M+S امکان پیکربندی با شیرهای Crossover Relief Valve را نیز نشان میدهد.
در صورت استفاده از موتور دارای شیر داخلی، نوع شیر باید از روی کد کامل محصول مشخص شود.
کاربردهای هیدروموتور MM
سری MM به دلیل ابعاد فشرده و تنوع پیکربندی میتواند در طیف مختلفی از تجهیزات مورد استفاده قرار گیرد.
کاربردهای متداول شامل:
نوار نقاله
تجهیزات انتقال مواد
ماشینآلات نساجی
فنها و مکانیزمهای چرخشی
برخی ماشینآلات کشاورزی
ماشینآلات و تجهیزات صنعتی سبک
برخی تجهیزات متحرک
مناسب بودن یک مدل برای کاربرد مشخص به سرعت، گشتاور، فشار، دبی، بار و نوع اتصال بستگی دارد.
چگونه هیدروموتور MM مناسب را انتخاب کنیم؟
1. جابجایی موردنیاز را مشخص کنید
جابجایی موتور بر سرعت و ظرفیت گشتاور آن اثر مستقیم دارد.
برای مثال، MM8 جابجایی بسیار کمتری نسبت به MM50 دارد؛ بنابراین در شرایط دبی مشابه، سرعت نظری MM8 بیشتر خواهد بود.
2. سرعت خروجی را مشخص کنید
ابتدا RPM موردنیاز شفت را تعیین کنید و سپس مدل مناسب را با توجه به دبی قابل تأمین انتخاب کنید.
3. گشتاور موردنیاز را محاسبه کنید
بار مکانیکی تعیین میکند چه مقدار گشتاور در خروجی نیاز دارید.
گشتاور موردنیاز باید با مقدار مجاز Continuous و Intermittent مدل موردنظر مقایسه شود.
4. فشار مدار را بررسی کنید
فشار مجاز از یک مدل MM به مدل دیگر متفاوت است.
بنابراین استفاده از یک مقدار عمومی مانند «140 bar برای کل سری» صحیح نیست.
5. نوع اتصال را تطبیق دهید
برای جایگزینی موتور موجود، این موارد را با موتور فعلی مقایسه کنید:
قطر شفت
نوع خار
نوع شفت
فلنج
تعداد و محل سوراخهای نصب
محل پورتها
نوع رزوه
جهت چرخش
کد کامل موتور
قیمت هیدروموتور MM
قیمت هیدروموتور MM به مدل، جابجایی، نوع شفت، فلنج، محل پورتها، گزینههای داخلی و شرایط تأمین بستگی دارد.
به همین دلیل برای سری MM بهتر است قیمت بر اساس مدل و کد کامل موتور استعلام شود.
برای دریافت قیمت، مدل موردنظر یا عکس پلاک موتور را ارسال کنید.
نکات مهم قبل از خرید
قبل از سفارش هیدروموتور MM، موارد زیر را بررسی کنید:
مدل دقیق
جابجایی
RPM موردنیاز
گشتاور موردنیاز
فشار کاری
دبی مدار
نوع شفت
نوع فلنج
نوع پورت
محل پورتها
نوع رزوه
جهت چرخش
شرایط کاری Continuous یا Intermittent
اگر موتور برای جایگزینی نمونه فعلی خریداری میشود، ارسال عکس پلاک و تصاویر شفت و فلنج میتواند احتمال انتخاب اشتباه را کاهش دهد.
اصالت و کد فنی
کد کامل موتور MM اطلاعات مهمی درباره پیکربندی آن در اختیار قرار میدهد.
برای مثال، در کدگذاری M+S بخشهایی از کد میتوانند نوع شیر، فلنج، محل پورت، جابجایی، شفت، نوع رزوه و برخی ویژگیهای ویژه را مشخص کنند.
بنابراین هنگام خرید، بهتر است بهجای سفارش صرفاً «MM50»، کد کامل محصول یا مشخصات کامل Variant موردنظر ثبت شود.
سوالات متداول
هیدروموتور MM چیست؟
هیدروموتور MM یک موتور اوربیتالی Gerotor با Spool Valve است که در مدلهای مختلف از حدود 8 تا 50 cm³/rev عرضه میشود.
هیدروموتور MM چه مدلهایی دارد؟
مدلهای اصلی شامل MM8، MM12.5، MM20، MM32، MM40 و MM50 هستند.
جابجایی MM50 چقدر است؟
جابجایی اسمی MM50 حدود 50 cm³/rev است.
حداکثر سرعت هیدروموتور MM چقدر است؟
سرعت به مدل بستگی دارد. برای نمونه، داده فنی M+S برای MM8C مقدار 2440 rpm را نشان میدهد، در حالی که MM50 در منابع فنی حدود 400 rpm معرفی شده است.
فشار هیدروموتور MM چقدر است؟
فشار مجاز با توجه به مدل و شرایط کاری متفاوت است. برای نمونه، در MM8C مقدار Continuous برابر 105 bar و Intermittent برابر 140 bar ثبت شده است.
آیا هیدروموتور MM با پورت جانبی موجود است؟
بله. در کدگذاری M+S، گزینه S برای Side Ports تعریف شده است.
آیا هیدروموتور MM با فلنج دو سوراخ عرضه میشود؟
بله. گزینه F در کدگذاری سری MM برای Oval Mount با دو سوراخ تعریف شده است.
شفت هیدروموتور MM چه انواعی دارد؟
بسته به Variant، شفت مستقیم با خار، شفت 14 میلیمتری و شفت هزارخاری از جمله گزینههای موجود هستند.
برای خرید MM چه اطلاعاتی لازم است؟
مدل، جابجایی، فشار، دبی، سرعت، گشتاور و نوع اتصال اطلاعات اصلی هستند. برای جایگزینی، عکس پلاک و شفت موتور فعلی نیز بسیار مفید است.
قیمت هیدروموتور MM چگونه تعیین میشود؟
قیمت به مدل، Variant، جابجایی، نوع شفت، فلنج، پورت و شرایط تأمین بستگی دارد و باید برای مدل مشخص استعلام شود.
استعلام قیمت و مشاوره انتخاب هیدروموتور MM
برای استعلام قیمت یا انتخاب مدل مناسب هیدروموتور MM، مدل موردنظر یا مشخصات سیستم خود را ارسال کنید.
اگر قصد جایگزینی موتور موجود را دارید، ارسال عکس پلاک، عکس شفت، فلنج و محل پورتها میتواند برای تطبیق دقیقتر بسیار مفید باشد.
هیدرولیک جباری میتواند پس از دریافت مشخصات موردنیاز، مدل و پیکربندی مناسب را برای استعلام بررسی کند.
