پمپ پیستونی سرکج KAZEL FEYZ | پمپ هیدرولیک Bent Axis

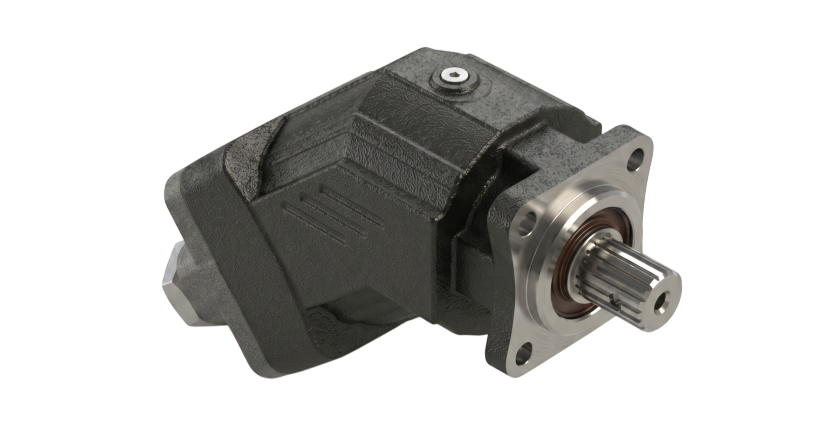

پمپ پیستونی سرکج KAZEL FEYZ یک پمپ پیستونی محوری با طراحی Bent Axis و ساختار نصب 4 Holes ISO است که در چندین حجم جابجایی برای استفاده در سیستمهای هیدرولیک عرضه میشود.
سری FEYZ در حجمهای 23، 32، 45، 56، 63، 80، 90، 107 و 125 cm³/rev تولید شده است. مشخصات فشار و سرعت در تمام مدلها یکسان نیست؛ به همین دلیل برای انتخاب صحیح باید حجم جابجایی، فشار کاری، فشار پیک، دور محرک، جهت چرخش، نوع اتصال و کد کامل پمپ بررسی شود.
نکته: عدد درجشده در مدلهایی مانند APA125 نشاندهنده حجم جابجایی 125 cm³/rev است و به معنی دبی ثابت 125 لیتر بر دقیقه نیست.
مشخصات فنی پمپ KAZEL FEYZ
| مشخصه | مقدار |
|---|---|
| برند | KAZEL |
| سری | FEYZ |
| نوع پمپ | Axial Piston Pump |
| طراحی | Bent Axis |
| استاندارد نصب | 4 Holes ISO |
| حجمهای جابجایی | 23 تا 125 cm³/rev |
| حداکثر فشار پیوسته | تا 350 bar، بسته به مدل |
| حداکثر فشار پیک | تا 400 bar، بسته به مدل |
| جهت چرخش | Left / Right |
| حداکثر سرعت | تا 4300 RPM، بسته به مدل |
مشخصات فوق بر اساس دیتاشیت رسمی KAZEL برای ISO FEYZ Piston Pump تنظیم شده است.
مدلهای پمپ پیستونی KAZEL FEYZ
| مدل | جابجایی (cm³/rev) | فشار پیوسته (bar) | فشار پیک (bar) | دور نامی (RPM) | حداکثر دور (RPM) |
|---|---|---|---|---|---|
| APA023SF111 / APA023SF121 | 23 | 350 | 400 | 3050 | 4300 |
| APA032SF111 / APA032SF121 | 32 | 350 | 400 | 2750 | 3900 |
| APA045SF111 / APA045SF121 | 45 | 350 | 400 | 2650 | 3800 |
| APA056SF111 / APA056SF121 | 56 | 350 | 400 | 2550 | 3700 |
| APA063SF111 / APA063SF121 | 63 | 350 | 400 | 2200 | 3200 |
| APA080SF111 / APA080SF121 | 80 | 350 | 400 | 2150 | 3100 |
| APA090SF111 / APA090SF121 | 90 | — | — | — | — |
| APA107SF111 / APA107SF121 | 107 | 350 | 400 | 2000 | 2800 |
| APA125SF111 / APA125SF121 | 125 | 300 | 350 | 1750 | 2500 |
توضیح APA090: در دیتاشیت رسمی KAZEL، مدل APA090 با حجم جابجایی 90 cm³/rev درج شده است، اما مقادیر فشار و سرعت این مدل بهصورت مستقل در همان ردیف جدول نمایش داده نشدهاند. بنابراین برای جلوگیری از اعلام مشخصات غیرمستند، فشار و سرعت APA090 باید بر اساس کد کامل پمپ و مستندات فنی مربوط به همان مدل تطبیق داده شود.
فشار کاری پمپ KAZEL FEYZ
فشار قابل استفاده در سری FEYZ به مدل پمپ بستگی دارد.
مدلهای APA023 تا APA107 در دیتاشیت رسمی KAZEL دارای حداکثر فشار پیوسته 350 bar و حداکثر فشار پیک 400 bar هستند.
مدل APA125 دارای:
فشار پیوسته: 300 bar
فشار پیک: 350 bar
است.
بنابراین نباید تمام مدلهای FEYZ را صرفاً با عبارت «پمپ کازل 350 بار» معرفی کرد؛ فشار مجاز باید بر اساس مدل دقیق پمپ بررسی شود.
سرعت چرخش پمپ KAZEL FEYZ
حداکثر سرعت نیز با توجه به حجم جابجایی تغییر میکند.
برای نمونه:
APA023: دور نامی 3050 و حداکثر 4300 RPM
APA032: دور نامی 2750 و حداکثر 3900 RPM
APA045: دور نامی 2650 و حداکثر 3800 RPM
APA056: دور نامی 2550 و حداکثر 3700 RPM
APA063: دور نامی 2200 و حداکثر 3200 RPM
APA080: دور نامی 2150 و حداکثر 3100 RPM
APA107: دور نامی 2000 و حداکثر 2800 RPM
APA125: دور نامی 1750 و حداکثر 2500 RPM
در نتیجه، عبارت «سرعت 1750 تا 4300 RPM» نباید بهعنوان محدوده مجاز یک مدل خاص در نظر گرفته شود؛ این اعداد مربوط به مدلهای مختلف سری FEYZ هستند.
حجم جابجایی و دبی پمپ KAZEL
حجم جابجایی پمپهای FEYZ بر حسب cm³/rev مشخص میشود.
دبی تئوری پمپ از رابطه زیر قابل محاسبه است:
دبی تئوری (L/min) = حجم جابجایی (cm³/rev) × سرعت چرخش (RPM) ÷ 1000
برای مثال، یک پمپ 125 cm³/rev در سرعت 1750 RPM دارای دبی تئوری:
125 × 1750 ÷ 1000 = 218.75 L/min
خواهد بود.
این عدد دبی تئوری است و دبی واقعی خروجی میتواند با توجه به شرایط کاری و بازده حجمی متفاوت باشد.
بنابراین APA125 یک «پمپ 125 لیتری» نیست؛ عدد 125 در این مدل به حجم جابجایی 125 cm³/rev اشاره دارد.
جهت چرخش پمپ KAZEL FEYZ
پمپهای سری FEYZ در نسخههای Left و Right عرضه میشوند.
در دیتاشیت KAZEL برای هر حجم جابجایی کدهای متفاوتی برای جهتهای چرخش درج شده است. به همین دلیل هنگام سفارش، تنها اعلام حجم پمپ کافی نیست و باید کد کامل پمپ و جهت چرخش با سیستم هیدرولیک تطبیق داده شود.
در صورت نداشتن کد کامل، ارسال تصویر پلاک و پمپ موجود میتواند به شناسایی مدل مناسب کمک کند.
ابعاد و اتصالات پمپ KAZEL FEYZ
ابعاد و سایز اتصالات در مدلهای مختلف سری FEYZ یکسان نیست.
بر اساس نقشه فنی KAZEL:
APA023 و APA032
A: 180 mm
B: 58 mm
ورودی: G3/4"
خروجی: G1/2"
E: 89 mm
F: 89 mm
G: 52 mm
APA045
A: 210 mm
B: 78 mm
ورودی: G1"
خروجی: G3/4"
E: 108.7 mm
F: 108.7 mm
G: 59 mm
APA056 و APA063
A: 218 mm
B: 80 mm
E: 110.5 mm
F: 108 mm
G: 64 mm
APA080
A: 245 mm
B: 94 mm
ورودی: G1 1/4"
خروجی: G1"
E: 127 mm
F: 118 mm
G: 69 mm
APA090 و APA107
E: 131.6 mm
F: 130 mm
G: 77 mm
برای تطبیق نهایی ابعاد، فلنج، شفت و اتصالات، کد کامل پمپ و نقشه مربوط به همان مدل باید ملاک قرار گیرد.
انتخاب مدل مناسب پمپ KAZEL FEYZ
برای انتخاب پمپ پیستونی سرکج KAZEL، صرفاً مشابه بودن ظاهر یا حجم پمپ کافی نیست.
قبل از خرید یا جایگزینی، موارد زیر را بررسی کنید:
1. حجم جابجایی
حجم جابجایی باید بر اساس دبی موردنیاز و سرعت چرخش محرک انتخاب شود.
2. فشار کاری
فشار کاری واقعی سیستم باید در محدوده مجاز مدل انتخابی باشد. در سیستمهایی که نوسان یا پیک فشار دارند، حداکثر فشار پیک نیز باید بررسی شود.
3. سرعت چرخش
دور واقعی محرک باید با دور نامی و حداکثر سرعت مجاز پمپ مطابقت داشته باشد.
4. جهت چرخش
نسخه Left یا Right باید با جهت چرخش سیستم هماهنگ باشد.
5. اتصالات و نصب
فلنج، ابعاد، شفت، سایز ورودی و خروجی و سایر مشخصات مکانیکی باید با محل نصب یا پمپ موجود تطبیق داده شوند.
6. کد کامل پمپ
برای جایگزینی دقیق، بهترین مرجع کد کامل درجشده روی پلاک پمپ است.
خرید و استعلام قیمت پمپ پیستونی سرکج KAZEL FEYZ
برای استعلام قیمت و موجودی پمپ KAZEL FEYZ، ارسال کد کامل پمپ سریعترین روش برای تطبیق مدل است.
اگر کد پمپ را در اختیار ندارید، اطلاعات زیر میتواند برای انتخاب مدل مناسب مفید باشد:
عکس پلاک پمپ
عکس خود پمپ
حجم جابجایی یا مدل احتمالی
فشار کاری سیستم
دور محرک یا PTO
جهت چرخش
سایز اتصالات
کاربرد پمپ
در صورت ارسال این اطلاعات، مدل موردنظر را میتوان از نظر حجم جابجایی، فشار، دور، جهت چرخش و مشخصات نصب بررسی کرد.
استعلام قیمت و موجودی
برای دریافت قیمت روز و موجودی پمپ پیستونی سرکج KAZEL FEYZ، کد کامل پمپ یا تصویر پلاک آن را ارسال کنید.
در صورتی که مدل دقیق مشخص نیست، عکس پلاک، شفت، فلنج و اتصالات پمپ موجود را ارسال کنید تا امکان تطبیق فنی مدل بررسی شود.
سوالات متداول پمپ KAZEL FEYZ
پمپ KAZEL FEYZ چیست؟
KAZEL FEYZ یک پمپ پیستونی محوری با طراحی Bent Axis و استاندارد نصب 4 Holes ISO است که در حجمهای جابجایی مختلف تولید میشود.
پمپ KAZEL FEYZ چند بار فشار دارد؟
فشار به مدل پمپ بستگی دارد. مدلهای APA023 تا APA107 دارای فشار پیوسته 350 bar و فشار پیک 400 bar هستند. مدل APA125 دارای فشار پیوسته 300 bar و فشار پیک 350 bar است.
پمپ KAZEL APA125 چند بار فشار دارد؟
APA125 دارای حجم جابجایی 125 cm³/rev، فشار پیوسته 300 bar و فشار پیک 350 bar است.
حداکثر دور APA125 چقدر است؟
دور نامی APA125 برابر 1750 RPM و حداکثر سرعت آن 2500 RPM است.
آیا تمام پمپهای KAZEL FEYZ تا 4300 دور کار میکنند؟
خیر. حداکثر سرعت به مدل بستگی دارد. برای مثال APA023 حداکثر 4300 RPM و APA125 حداکثر 2500 RPM دارد.
آیا APA125 یک پمپ 125 لیتری است؟
خیر. عدد 125 در APA125 نشاندهنده حجم جابجایی 125 cm³/rev است. دبی واقعی به حجم جابجایی و سرعت چرخش پمپ وابسته است.
پمپ KAZEL FEYZ در چه حجمهایی تولید میشود؟
در دیتاشیت رسمی این سری، حجمهای 23، 32، 45، 56، 63، 80، 90، 107 و 125 cm³/rev درج شده است.
آیا پمپ KAZEL FEYZ چپگرد و راستگرد دارد؟
بله. مدلهای مختلف FEYZ در نسخههای Left و Right با کدهای متفاوت عرضه میشوند.
برای انتخاب پمپ KAZEL چه اطلاعاتی لازم است؟
کد کامل پمپ، حجم جابجایی، فشار کاری، دور محرک، جهت چرخش، مشخصات نصب و سایز اتصالات از مهمترین اطلاعات موردنیاز برای انتخاب مدل مناسب هستند.
اگر مدل پمپ KAZEL را ندانم چه کار کنم؟
عکس پلاک پمپ و تصاویر پمپ از قسمت شفت، فلنج و اتصالات را ارسال کنید. این اطلاعات برای تطبیق مدل و مشخصات فنی پمپ موجود مفید هستند.
جمعبندی
پمپ پیستونی سرکج KAZEL FEYZ یک پمپ پیستونی محوری با طراحی Bent Axis و نصب 4 Holes ISO است که در حجمهای مختلف از 23 تا 125 cm³/rev عرضه میشود.
از آنجا که فشار، سرعت، ابعاد و مشخصات هر مدل یکسان نیست، انتخاب پمپ باید بر اساس کد کامل، حجم جابجایی، فشار کاری، فشار پیک، دور محرک، جهت چرخش و مشخصات نصب انجام شود.
برای خرید یا جایگزینی پمپ KAZEL FEYZ، در صورت امکان کد کامل و تصویر پلاک پمپ را ارسال کنید تا مدل موردنظر از نظر مشخصات فنی بررسی شود.
